概念

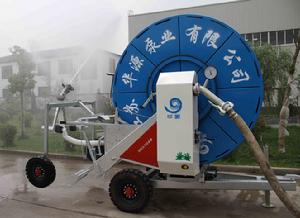

絞盤噴灌機是牽引PE管纏繞在絞盤上，利用噴灌壓力水驅動水渦輪旋轉，經變速裝置驅動絞盤旋轉，並牽引噴頭車自動移動和噴灑的灌溉機械。
絞盤式噴灌機用途
絞盤噴灌機套用在農田節水灌溉。它具有移動方便、操作簡單、省工省時、灌溉精度高、節水效果好、適應性強等優點。
組件
絞盤噴灌機組件包括可作270°旋轉的承重二輪底盤、機架、絞盤、旋轉台、特種PE管、自動調速裝置、水渦輪驅動裝置、多功能變速箱、聯合對稱輪式噴頭車、導向裝置等組成。供水設備配套方式分為：井用潛水電泵、柴油機噴灌泵車及電動噴灌泵車。
水渦輪水渦輪是整台機器的心臟部件，裝配在卷盤的助流位置，是機組正常工作的動力驅動系統，同時能夠進行流量調節，保證PE管回收速度均勻。
多功能變速箱裝置多功能變速箱裝置是整台機組的控制系統，該系統可實現傳動系統的離合、剎車、變速、快速回收、安全回收。多功能變速箱本身可實現二級變速，另外通過改變皮帶輪也可實現二級變速，所以傳動裝置可實現四級變速。該系統結構緊湊，操作方法簡單、可靠、靈活、操作手柄可以實現變速、離合、剎車。同時通過連桿系統可自動控制手柄，當噴頭車回收到終點時，通過連桿控制手柄實現傳動系統自動停止工作並剎車。
導向裝置導向裝置其關鍵是導向桿，本導向桿採用自動正反向“8”字螺桿導向系統，螺紋形式採用矩形螺紋，正反向螺紋結合處採用圓滑過度。它能有效的保證換向的可靠性，可保證PE管安全、有序的排列在卷盤上，並且導向行走均勻、無卡滯的現象。
絞盤絞盤採用汽車專用轉盤，在不移動機具的情況下，拔開轉盤定位銷，轉動絞盤，在270度範圍內可自由選擇噴灑方向。在確定噴灑方向後，將定位銷插入定位孔，固定轉盤。
PE輸水管PE輸水管是特製的聚乙烯材料，爆破壓力大於2.0mpa，抗拉強度大於16.5mpa，斷裂伸長率大於400%，磨耗小於20mg。
自動調速裝置自動調速裝置是通過連桿機構，調整水渦輪隔舌的開啟度，實現水渦輪的無級變速，保證PE管纏繞在卷盤上各層之間保持恆速，從而保證噴頭車回收時保持勻速，實現均勻噴灑。
聯合對稱輪式噴頭車聯合對稱輪式噴頭車採用大型輪輞保護農作物，輪距可以根據現有的農作物行距進行非限定性的調節。
