噪聲標準曲線

噪聲標準曲線(NC curves)是白瑞納克(L．L．Beranek)在1957年根據三百名工作人員的調查而發表的，是通過考察一系列頻率來定義用於評價空間噪聲。白瑞納克發表的噪聲標準曲線(NC)，直至目前仍有許多人作為評定噪聲的標準曲線。後來隨著噪聲控制的發展以及NC曲線自身的局限性，白瑞納克對該組NC曲線進行了修改，成為較佳噪聲標準曲線PNC。

定義

噪聲標準曲線(NC curves)是白瑞納克(L．L．Beranek)在1 957年根據三百名工作人員的調查而發表的，用於評價空間噪聲。對於一個給定的噪聲等級，每一條曲線規定了倍頻帶最大聲壓級。如果已知某一給定噪聲頻譜的倍頻帶聲級，那么可以通過在該組NC曲線上繪製噪聲頻譜，來給出用NC曲線表示的噪聲等級，從而確定最高滲透點。

圖示

如圖1所示。而表1是與NC曲線相對應的倍頻帶聲壓級。

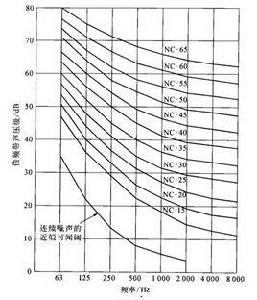

圖1 1957年指定的噪聲標準（NC）曲線

表1 NC曲線相對應的倍頻帶的聲壓級（dB）

從圖1可知，每條曲線給出了一個已知的NC額定值的最大倍頻帶的聲壓級(dB)。若已知某一噪聲頻譜的各頻帶的聲壓級，可根據這組的NC曲線，從而可求得該噪聲的NC額定聲壓級。其方法是在NC曲線族上畫出已知的噪聲頻帶，定出最高的聲壓級的曲線，即可得到。如某一噪聲源測得的倍頻帶的噪聲級如下表所示，求其額定的聲壓級。

頻帶/Hz	63	125	250	500	1000	2000	4000	8000
聲壓級/dB	57	46	39	37	40	37	32	48

把各頻帶的聲壓級點在NC曲線上，可知：

63 Hz，57 dB落在NC30曲線上；

125 Hz，46 dB落在NC25～NC30上；

250 Hz，39 dB落在NC25～NC30之間；

500 Hz，37 dB落在NC30 NC35之間；

1 000 Hz，40 dB落在NC35～NC40之間；

2 000 Hz，37 dB落在NC35～NC40之間；

4 000 Hz，32 dB落在NC30～NC35之間接近NC35曲線；

8 000 Hz，48 dB落在NC50上，因此最大值是NC50作為NC的額定值。

NC曲線表示的噪聲標準

噪聲標準曲線稱為NC標準曲線，一般常用來評價室內的本底噪聲級。

用NC曲線表示的噪聲標準見表2。

表2 NC曲線的噪聲標準

NC數	室內會話
20~30	大會議室會話
30~35	3~10m距離，用普通聲會話
35~40	2~4m距離，用普通聲會話
40~45	2~4m距離，用較大聲會話
45~50	1~2m距離，用較大聲會話
55以上	不適用辦公室

改進

由於多年來噪聲控制方面的發展，在評價噪聲對室內語言及舒適度影響時，實踐發現，以語言干擾級和響度級為基礎提出的NC曲線的某些頻率與實際情況有差異，經過修正後，白瑞納克於1971年對該組NC曲線進行了修改，成為較佳噪聲標準曲線(PreferredNoise Criteria Curves，PNC)，將測得的噪聲各倍頻帶的聲壓級與圖中聲壓級相比較，就可得出各倍頻帶聲壓級所對應的PNC曲線號數，其中最大號數即為所測環境的噪聲評價值。如果某環境中的噪聲達到PNC一35，則表明此環境中各個倍頻帶聲壓級均不超過PNC一35曲線上所對應的聲壓級。

如圖2所示。PNC值比NC值低1 dB，在頻率63 Hz中，PNC值比NC值低4～5 dB，在2 000，4 000，8 000 Hz，PNC值比NC值低4～5 dB，雖然這些曲線不同於NC曲線，但使用方法完全一樣。

表3是PNC曲線相對應的倍頻帶的聲壓級(dB)。

圖2 1971年的PNC曲線

表3 與PNC相對應的倍頻帶聲壓級

由圖1和圖2可見PNC曲線的頻帶延伸至31.5 Hz。更加接近實際情況，NC曲線和PNC曲線比較適用於生活區的範圍(如臥室、辦公室、會議室等)，對於船舶(特別是客輪、大的郵輪)艙室內的噪聲評價也是比較適合。

PNC曲線適用於室內活動場所穩態噪聲的評價，以及有特別噪聲環境要求的場所的設計。

室內推薦噪聲標準

在室內或船舶艙室有穩定的本底噪聲，推薦的噪聲標準列於表4。

表4 對於穩定的室內本底噪聲推薦的噪聲標準

室別	NC曲線	PNC曲線
1.臥室	25~35	25~40
2.生活區	35~40	30~40
3.辦公室或教室	30~35	30~40
4.錄音室	15~20	10~20
5.百貨商店或飯館	35~50	35~45
6.實驗室	40~45	40~50
7.計算機房	45~60	45~55

當工業企業固定設備排放的噪聲通過建築物結構傳播至噪聲敏感建築物室內時，噪聲敏感建築物室內等效聲級不得超過表5和表6規定的限值。

表5 結構傳播固定設備室內噪聲排放限值（等效聲級） 單位：dB(A)

時段噪聲敏感建築物環境所處功能區類別	A類房間		B類房間
	晝間	夜間	晝間	夜間
0	40	30	40	30
1	40	30	45	35
2,3,4,	45	35	50	40

說明：A類房間是指以睡眠為主要目的，需要保證夜間安靜的房間．包括住宅臥室、醫院病房、賓館客房等。B類房間是指主要在晝間使用，需要保證思考與精神集中、正常講話不被干擾的房間，包括學校教師、辦公室、住宅中臥室以外的其他房間等。

表6 結構傳播固定設備室內噪聲排放限值（倍頻帶聲壓級） 單位：dB（A）

時段噪聲敏感建築物環境所處環境功能區類別	時段	房間類別/頻率Hz/倍頻程中心	室內噪聲倍頻帶聲壓級限值
			31.5	63	125	250	500
0	晝間	A、B類房間	76	59	48	39	34
	夜間	A、B類房間	69	51	39	30	24
1	晝間	A類房間	76	59	48	39	34
		B類房間	79	63	52	44	38
	夜間	A類房間	69	51	39	30	24
		B類房間	72	55	43	35	29
2,3,4	晝間	A類房間	79	63	52	44	38
		B類房間	82	67	56	49	34
	夜間	A類房間	72	55	43	35	29
		B類房間	76	59	48	39	34

局限性

NC曲線和PNC曲線主要用於評價室內噪聲，在船上主要評價各艙室內部的噪聲或艙室內部的本底噪聲。因此，由於NC曲線和PNC曲線的評價的局限性，除評價室內的噪聲外，用得並不多，目前常用噪聲評價數及相應的噪聲評價曲線進行範圍較廣的噪聲評價。
