簡介

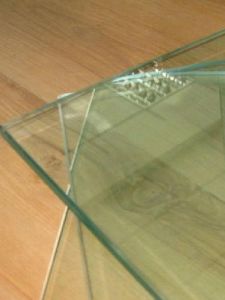

半鋼化玻璃介於普通平板玻璃和鋼化玻璃之間的一個品種，它兼有鋼化玻璃的部分優點，如強度高於普通玻璃，同時又迴避了鋼化玻璃平整度差，易自爆，一旦破壞即整體粉碎等不如人意之弱點。半鋼化玻璃破壞時，沿裂紋源呈放射狀徑向開裂，一般無切向裂紋擴展，所以破壞後仍能保持整體不塌落。用途
半鋼化玻璃半鋼化玻璃的表面壓應力在24MPa到52MPa之間，鋼化玻璃表面壓應大於69MPa。半鋼化玻璃的生產過程與鋼化玻璃相同，僅在淬冷工位的風壓有區別，冷卻能小於鋼化玻璃。《建築安全玻璃管理規定》中明確指出‘單片半鋼化玻璃（熱增強玻璃）不屬於安全玻璃’，因其一旦破碎，會形成大的碎片和放射狀裂紋，雖然多數碎片沒有鋒利的尖角，但仍然會傷人，不能用於天窗和有可能發生人體撞擊的場合。
區別
與鋼化玻璃區別半鋼化玻璃是退火玻璃通過高溫和淬冷，表層形成低於69MPa的壓應力，使玻璃的機械強度數倍增加，即為半鋼化玻璃。半鋼化玻璃表面應力為：24～69Mpa。其破碎後和普通玻璃一樣，產品特點是半鋼化玻璃的強度是退火玻璃的2倍以上。安全性：破裂時碎片呈放射狀，每一碎片都延伸到邊緣，不易脫落，較安全，但不屬於安全玻璃。撓度：半鋼化玻璃的擾度比鋼化玻璃小比退火玻璃大。熱穩定性：熱穩定性也明顯地比退火玻璃好，普通玻璃半鋼化處理後能經受的溫差約75°C。半鋼化玻璃不會自爆。
鋼化玻璃是退火玻璃通過高溫和淬冷，表層形成強大的壓應力，使玻璃的機械強度數倍增加，即為鋼化玻璃。鋼化玻璃表面應力為：69～168Mpa。其特點是破裂後呈碎小鈍角顆粒，對人體不會造成重大傷害。強度是普通玻璃強度的4倍及以上。具有良好的熱穩定性，普通玻璃鋼化處理後能經受的溫差約180°C。鋼化玻璃缺點是易自爆。
