北京玉蜓橋

基本信息

• 中文名：北京玉蜓橋
• 類型：機動車和非機動車分行的3層互通式公路立交橋
• 所在地：中國北京
• 設計者：北京市市政設計研究院
• 建造時間：1988年12月

北京玉蜓橋

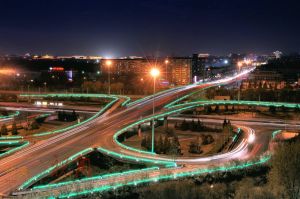

玉蜒立交橋位於北京市南二環路與東蒲路相交處，連續跨越二環路、京廣和京山鐵路、護城河以及北濱河路，系機動車和非機動車分行的3層變形首荷葉型互通式立交。它包括跨線主橋兩座，南北引橋4座，匝道橋6座，通道橋9座，跨河橋兩座，鐵路地道橋3座，橋樑總面積約25000m2。
主跨線橋L部結構為兩聯共8孔等截面預應力混凝土箱形連續梁，跨度各為262＋28＋30＋345（m）和345＋35＋35＋3185（m），全長25702m，橫向由兩個分離箱梁組成，全寬26.4m。南、北引橋分別山跨徑達26m的鋼筋混凝土異形寬腹T型連續梁、跨徑約18．7m的鋼筋混凝土簡支組合梁組成。下部結構採用鑽孔灌注樁基礎、高樁承台及橫向間距14m的圓柱形墩。於1988年12月建成通車。
北京市市政設計研究院設計，北京市市政工程二公司施工。
