概述
全電視信號標準規定
全電視信號中，各合成信號的電平關係是以同步信號電平為100%，黑電平（既消全電視信號隱電平）為75%，白電平為0，其他亮度的電平介於0-75%之間，隨圖像內容變化。(以同步信號的幅值電平作為100%；則黑色電平和消隱電平的相對幅度為75%；白色電平相對幅度為10%～12.5%；圖像信號電平介於白色電平與黑色電平之間。)時間關係
每行的周期為
64us（既行頻為15625hz），其中圖像信號占52.5us，行消隱佔11.8us;在行消隱期間傳送行同步信號，它的脈寬為4.7us，比行消隱
信號延遲1.3us。每312.5行構成一場，每場周期20ms，既場頻為50Hz，其中消隱信號占25行在加一個行消隱脈衝，共1.6ms。在場消隱期

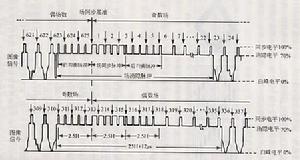

間傳送均衡脈衝和場同步信號，場同步信號的脈寬占3行的時間，即192us，其中每隔半行有一開槽脈衝，其寬度為4.7us;場同步信號的前後各有6個均
衡脈衝，每隔半行一個，其脈寬為2.35us。以上數值均為國家標準的標稱值。
習慣上是以奇數場同步信號的前沿作為一楨的開始。電視機接收到這個信號後，就準備由偶數場切換為奇數場，經過場同步
分離電路的一段延遲，電子束便很快從螢幕的底部回掃到頂部，然後開始奇數場的正程掃描，但要到消隱信號結束後，從3行起螢幕才能顯示圖像，直到第
309.5行出現偶數場消隱信號，接著出現前均衡脈衝，直到第312.5行出現偶數場同步信號，奇數場才結束，偶數場開始。電子束先迅速回掃到螢幕頂部中
點，然後開始正程掃描，同理要到場消隱信號結束後的第335行才出現偶數場的圖像，直到第623行偶數場圖像結束，第625行結束時，偶數場隨著結束，完
成了一楨。
電視信號
我國彩電制式規定使用100%飽和度，75%
幅度的彩條，即採用100/75彩條又命名為100-0-75-0標準彩條信號，這種彩條信號中，黑、白條的基色電壓最大和最小值仍為1和0，但彩色條的
基色電壓的最大和最小值分別為0.75和0。這種彩條是歐洲廣播聯盟（EBU）制定的，所以又稱為EBU彩條。我國電視標準也規定在電視信號的發射、傳送
和磁帶錄像中統一使用這種彩條信號。這種彩條信號的數據列在表2-4
100-0-75-0彩條信號數據中。100/0/75/0基色波形如圖2-4-13所示，100/0/75/0負極性彩條波形如圖2-4-14所示。
在多媒體技術和電視行業，全電視信號是由亮度信號和色差信號組成的視頻信號、音頻信號以及同步信號在內的一幀電視信號。
圖像信號和伴音信號只有經過調製和混頻，形成射頻全電視信號才能發射。
使用頻段
視頻圖像電視信號具有6MHz的頻寬，因此，地面廣播電視系統使用的頻段應選在超短波範圍，米波和分米波，頻率劃分見表1。
表1：國際《無線電規則》廣播業務頻率劃分表（米波、分米波）
頻段
米波VHF
Ⅰ區頻段MHz業務：41～47廣播固定移動47～68廣播87.5～100廣播100～108移動（除航空移動業務外）174～216廣播216～223航空導航廣播
Ⅱ區頻段MHz業務：54～68固定移動廣播68～73固定移動廣播75.4～88固定移動廣播88～108廣播174～216固定移動廣播
Ⅲ區頻段MHz業務：44～50固定移動廣播54～68固定移動廣播87～100固定移動廣播100～108廣播170～216固定移動廣播
分米波UHF
Ⅰ區頻段MHz業務：470～582廣播582～606廣播、無線導航606～790廣播790～890固定、廣播890～942固定、廣播、無線電定位942～960固定、廣播
Ⅱ區頻段MHz業務：470～890廣播890～942固定、無線電定位
Ⅲ區頻段MHz業務：470~585廣播610～890固定、移動、廣播890～960固定、移動、廣播
Ⅱ區——南、北美洲。註：Ⅰ區——歐洲、非洲、土耳其、阿拉伯半島、蒙古和蘇聯亞洲部分。
Ⅲ區——亞洲（土耳其、阿拉伯半島、蒙古和蘇聯亞洲部分除外）和大洋洲。
說明：1979年國際電信聯盟在日內瓦召開世界無線電行政大會，修改了電際《無線電視規則》，自1982年1月1日起生效。新規則關於國際廣播頻率劃分部分的修改如下：
（1）中波廣播段：
自525～1605kHz上移1.5kHz，成為526.5～1606.5kHz。東南亞五國和澳、新二國的中波廣播又擴展了1606.5～1705kHz一段，作為次要業務。
（2） 短波廣播段：
9MHz頻段由9500～9775kHz擴展為9500～9900kHz，
11MHz頻段由11700～11975kHz擴展為11650～12050kHz，
15MHz頻段由15100～15450kHz擴展為15100～15600kHz，
17MHz頻段由17700～17900kHz擴展為17550～17900kHz，
21MHz頻段由21450～21750kHz擴展為21450～21850kHz，
新增13MHz頻段——13600～13800kHz。
26MHz頻段由25600～26100kHz壓縮到25670～26100kHz。
（3）米波/分米波廣播段：
我國米波段第1～12電視頻道（48.5～72.5MHz，76～92MHz和167～223MHz），調頻廣播頻
段（88～108MHz），以及分米波電視頻道（470～566MHz和606～958MHz），均已列入新的國際頻率劃分表中，作為主要業務。只有第六
頻道（168～175MHz段）須與第三區可能受影響的鄰國取得協定。
此外，有關620～790MHz衛星電視廣播的條款無實質性修改（但應與有可能受到影響的有關國家取得協定）。2.5GHz衛星廣播頻段（2500～2690kHz）在第三區未作修改。
（4）厘米波/毫米波廣播段：
厘米波廣播段在12GHz的衛星廣播頻段，第三區除11.7～12.2GHz頻段外，在12.5～12.75GHz增加衛星廣播頻段，用於集體接受與衛星固定業務等。
此外，並劃定14.5～14.8GHz和17.3～18.1GHz作為第三區衛星廣播上行線用的頻段。而14～14.5GHz頻段也是可用頻段，但須與其他衛星固定業務網路協調。
毫米波廣播段將原41～43GHz衛星廣播頻段改為40.5～42.5GHz，以保護射電天文業務。另劃定47.2～49.2GHz作為衛星廣播的上行線用。
原22.5～23GHz和84～86GHz衛星廣播頻段未變。
總結
彩
色全電視信號除含有與黑白電視相同的亮度、複合同步、複合消隱及均衡脈衝外，還含有彩色信號的色度信號與保證彩色穩定的色同步信號。為了實現兼容，我國彩
色電視制式中規定：負極性亮度信號仍以掃描同步電平最高，為100%，黑色電平即消隱電平為72．5%～77．5%，白色電平為10%一12．5%。色度
信號電平疊加在亮度信號電平上，它們疊加後的複合信號波形，與掃描所需的行、場同步信號，色同步信號以及消隱信號共同構成了彩色全電視信號(即
FBAS)。如圖2-4-12標準彩條負極性彩色全電視信號波形圖所示。給出了由100-0-75-0標準彩條的負極性亮度信號與已壓縮的色度信號疊加構
成的彩色全電視信號波形圖。
調製方式
在地面廣播電視系統中，圖像信號的調製採用殘留邊帶(VSB)調幅，伴音信號採用調頻方式，由於圖像與伴音的調製方式不同而不致於互相干擾，接收到的伴音信號的質量也較高。
2.1圖像信號的殘留邊帶調幅
在地面廣播電視系統中，圖像信號的殘留邊帶調幅就是傳送一個完整的上邊帶和一小部分下邊帶，抑制大部分另一下邊帶。（0.75～1.25MHz保留）我國標準規定，伴音載頻比圖像載頻高6.5MHz，距為-1.25MHz處的最小衰減量為20dB
評述
我國廣播電視標準規定：全電視信號中，各合成信號的電平關係是以同步信號電平為100%，黑電平（既消隱電平）為75%，白電平為0，其他亮度的電平介於0-75%之間，隨圖像內容變化。
合成信號的時間關係是：每行的周期為64us（既行頻為15625hz），其中圖像信號占52.5us，行消隱占11.8us;在行消隱期間傳送行同步信號，它的脈寬為4.7us，比行消隱信號延遲1.3us。每312.5行構成一場，每場周期20ms，既場頻為50Hz，其中消隱信號占25行在加一個行消隱脈衝，共1.6ms。在場消隱期間傳送均衡脈衝和場同步信號，場同步信號的脈寬占3行的時間，即192us，其中每隔半行有一開槽脈衝，其寬度為4.7us;場同步信號的前後各有6個均衡脈衝，每隔半行一個，其脈寬為2.35us。以上數值均為國家標準的標稱值。
習慣上是以奇數場同步信號的前沿作為一楨的開始。電視機接收到這個信號後，就準備由偶數場切換為奇數場，經過場同步分離電路的一段延遲，電子束便很快從螢幕的底部回掃到頂部，然後開始奇數場的正程掃描，但要到消隱信號結束後，從23行起螢幕才能顯示圖像，直到第309.5行出現偶數場消隱信號，接著出現前均衡脈衝，直到第312.5行出現偶數場同步信號，奇數場才結束，偶數場開始。電子束先迅速回掃到螢幕頂部中點，然後開始正程掃描，同理要到場消隱信號結束後的第335行才出現偶數場的圖像，直到第623行偶數場圖像結束，第625行結束時，偶數場隨著結束，完成了一楨。
