設計標準
全自動破裂強度試驗機本機符合JIS-L1004、L1018、L1031、K6328、P8131、P8112及ASTM-D2210、TAPPI T403、ISO2759-2001、GB/T1539標準。
主要技術參數
01.BELL型號：BF-B-100S
02.測試範圍:250Kpa—5600Kpa
03.分辯力:1Kpa
04.示 值準 確
示值誤差: ±0.5%Fs
示值變動性: ≤0.5%
05.加壓（送油）速 度: （175±15）ml/min
06.試樣夾持力: >690kPa（可調節）
07.測試系統密封性: 1min內壓降<10%Pmax
08.整機重量: 約35kg
09.配用空氣壓縮機
排氣量:（0.02~0.3） m3 /min
額定壓力: ( 0.6~0.7) MPa
10.體積:44X42X56CM
11.電壓:AC220V±22V,50HZ,最大電流5A
12.膠膜阻力:
凸起高度:18mm
膠膜阻力值:(170-220)Kpa
儀器特點
1.率先採用大屏液晶圖形漢字顯示（視域尺寸：90×50）技術;
2.友好的選單式液晶顯示界面，清晰可見;
3.三種單位自動切換(Ib/in2-英鎊,Kgf/cm2-公斤,Kpa-千帕)
4.帶實時日曆和時鐘,具有掉電保護測試數據;
5.能夠掉電保存和雙頁顯示最近99次測試記錄;
6.帶快速、高質量的微型印表機與完整詳細的測試數據報表。
用途
BELL全自動破裂強度試驗機適合產品以瓦楞紙箱包裝之電子、電器、電線、五金、腳踏車、手提包、食品、製鞋、家具等工廠，檢驗紙箱之抗破裂強度。亦可測試合成皮、布類。
標準配置
01.扳手(專用扳手 1把)
02.甘油(濃度85% 1瓶)
03.橡皮膜(∮8.2CM 1片)
04.鋁箔片(5X5cm 10片)
05.電源線 1根
06.氣管(∮8mmX2m 1根)
產品說明

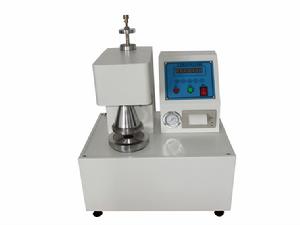

全自動破裂強度試驗機為本公司最新設計研發之全自動型破裂強度試驗機，適合產品以瓦楞紙箱包裝之電子、電器、電線、五金、腳踏車、手提包、食品、製鞋、家具……等工廠，用以檢驗原紙、紙板、紙箱之抗破裂強度，亦可測試合成皮、布類等。
儀器操作簡便，測試準確度高，試驗結果可由微型印表機列印輸出。
產品規格：
| 參數項目 | 技術指標 全自動破裂強度試驗機 | |||
| 產品型號 | HY-5050C(紙板) | HY-5050D(原紙) | ||
| 容量範圍 | 100kgf/cm2 | 20kgf/cm2 | ||
| 解析度 | 1/10,000 | |||
| 測量準確度 | 示值誤差 | 優於±1.0% | ||
| 示值變動性 | 優於0.5% | |||
| 夾環口徑 | 符合GB1/T539 | 符合GB/T454 | ||
| 油壓速度 | （170±15）ml/min | （95±5）ml/min | ||
| 橡皮膜阻力 | 凸起高度 | 10mm | 18mm | 9mm |
| 阻力值 | （170～220）kPa | （250～350）kPa | （20～40）kPa | |
| 試樣夾持力 | >690kPa（可調節） | >430kPa（可調節） | ||
| 儀器系統密封性 | 1min內壓降<10%Pmax | |||
| 壓力表設定壓力 | （0.35～0.4）MPa | （0.25～0.3）MPa | ||
| 標準配置 | 專用扳手 | 1把 | ||
| 高度規 | 10mm 1個，18mm 1個 | 9mm 1個 | ||
| 橡皮膜 | 高壓橡皮膜1片 | 低壓橡皮膜1個 | ||
| 甘油 | 1瓶（200ml） | |||
| 印表機 | 微型印表機1個（隨機配備） | |||
| 空壓機規格 (選配） | 排氣量 | （0.02～0.3）m/min | ||
| 額定壓力 | （0.6～0.7）MPa | |||
| 機台重量 | 約55kg | |||
| 機台尺寸 | 51×42×56 cm (W×D×H) | |||
| 電源 | 1PH，AC220V，50/60Hz，5A | |||
