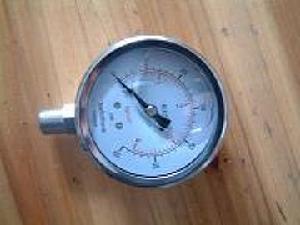

安全型不鏽鋼壓力表

安全型不鏽鋼壓力表，以獨特的結構設計為量表監測者提供最大的安全保護。廣泛套用於石油、化工、化纖、冶金、核電、鑽井平台等眾多領域。可測量對耐蝕、抗振要求較高的工藝流程或試驗環境中各種流體介質的壓力。

百度百科

安全型不鏽鋼壓力表以獨特的結構設計為量表監測者提供最大的安全保護。它既抗腐又耐用，廣泛套用於石油、化工、化纖、冶金、核電、鑽井平台等眾多領域。可測量對耐蝕、抗振要求較高的工藝流程或試驗環境中各種流體介質的壓力。

特點

● 全不鏽鋼設計，耐腐蝕性強
● 高壓測量100MPa
● 安全隔板裝置，背部泄壓
● 安全型雙層防護玻璃
● 測量精度±1.0%

技術指標

精確度等級：1.6 測量範圍：（Mpa） 0～0.1; 0～0.16; 0～0.25; 0～0.4; 0～6; 0～1; 0～1.6; 0～0.25; 0～4; 0～10; 0～16; 0～25; 0～40; 0～60; -0.1～1; -0.1～0.06; -0.1～0.15; -0.1～0.3; -0.1～0.5 -0.1～0.9; -0.1～1.5; -0.1～2.4; 使用環境溫度：-25℃～70℃（外殼內充液） -40℃～70℃（外殼內不充液） 溫度影響：不大於0.4%/10℃（使用溫度偏離20±5℃） 抗工作環境振動：V·H·4（外殼內充液） V·H·3外殼內充不充液） 外殼防護等級：IP65 重量：0.65kg □結構與原理 儀表由導壓系統（包括接頭、彈簧等）、齒輪傳動機構、示數裝置（指針與度盤）和外殼、泄壓後蓋、表玻璃等）所組成。外殼為氣密型結構，能在效地保護內部機件免受環境影響和污穢侵入，同時防止充液表中的矽油泄漏；其次本儀表在敏感元件和表玻璃之間有一堅硬的不鏽鋼夾層，保護了在意外爆破時保護使用者免受碎片和測量介質傷害；同時表殼內壓力一旦超過一定值後，儀表背部設有的快速泄壓安全後蓋將開啟，以釋放表殼內壓力。另外對於充液表還能夠抗工作環境較劇烈和介質壓力的脈動影響。 導壓系統及外殼等材質 零件名稱 材料牌號 接頭 0Cr17Ni12Mo2（316） 彈簧管 0Cr17Ni12Mo2（316） 外殼、後蓋、表罩 0Cr18Ni9（0Cr18Ni9） □ 型號表示 Y 規格 內容 壓力表 － 儀表公稱直徑及安裝型式 100表示直徑為100mm的徑向直接安裝式 不鏽鋼 － F 耐蝕 FZ 耐蝕抗振 功能 安全型 Y － 100 B － □ Q

​
