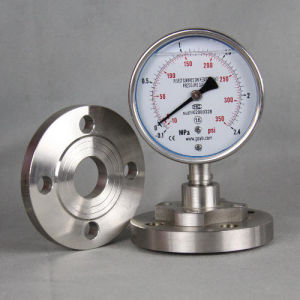

不鏽鋼耐震隔膜壓力表

不鏽鋼耐震隔膜壓力表

不鏽鋼耐震隔膜壓力表本品時在引進美國全不鏽鋼耐震壓力表先進技術的基礎上設計的新型壓力表。產品的主要零部件均採用不鏽鋼材料製造,對於被測量介質和使用環境具有較高的防腐性能,通過對表內充液,客戶了測量介質強烈脈動和環境振動對儀表的損壞。適用於測量腐蝕性較強、粘度較大、易結晶介質的壓力,產品廣泛套用於食品、醫藥、石油、化工、海上石油平台鑽井等行業。

概述:

不鏽鋼耐震隔膜壓力表有不鏽鋼耐震表頭和不鏽鋼隔膜體組合的新型壓力表。產品的主要零部件均採用不鏽鋼材料製造,用於被測量介質和使用環境具有較高的防腐要求場合,通過對表內充液,克服了測量介質強烈脈動和環境振動對儀表的損壞。適用於測量腐蝕性較強、粘度較大、易結晶介質的壓力,產品廣泛套用於食品、醫藥、石油、化工、海上石油平台鑽井等行業。

結構原理:

工作原理工作原理

當測量介質的壓力P作用於隔膜膜片,則隔膜膜片產生變形,壓縮壓力儀表測壓系統的密封液,使其形成P-△P的壓力。當隔膜的剛性足夠小時,則△P也很小,壓力儀表測壓系統形成的壓力就近於測量介質的壓力。

主要技術指標

1:溫度特性
由於隔膜壓力表系統由填充了密封液作為傳遞壓力的介質,則由於密封液的溫度體膨脹係數,使壓力儀表隨受壓部溫度升高而示值也升高,其溫度影響量與密封液體膨脹係數,隔膜剛度以及受壓部溫度有關,尤其對於低量程的壓力儀表,則影響更明顯。一般受壓部溫度誤差規定不大於0.1%/℃。故隔膜壓力儀表總的溫度影響一般是由通用型儀表溫度影響量與隔膜裝置受壓部溫度影響量兩者之和。
2:精度等級1.6級;2.5級;
3:測量範圍(Mpa)):-0.1~0;-0.1~0.06;-0.1~0.15;-0.1~0.3;-0.1~0.5;-0.1~0.9-0.1~1.5;-0.1~2.4;0~0.16;0~0.25;0~0.4;0~0.6;0~1.0;0~1.60~2.5;0~4.0;0~6.0;0~10;0~16;0~25;0~40;
4:隔離膜片材料:OCr18Ni12Mo2(316),哈氏合金C(H276c),蒙乃爾合金(Cu30Ni70),鉭合金(Ta),氟塑膠(PTFE)
5:內部填充工作液:
(1)矽油;
(2)植物油;
(3)氟油;
6:工作條件
(1)溫度環境溫度-20~+55℃;
被測介質溫度-20~+55℃;
(2)工作壓力靜負荷:用至測量上限值的3/4;
(3)交變負荷:用至測量上限值的2/3;
(4)短時壓力:用至測量上限值;
7:接口形式:
(1)螺紋連線:M20*1.5(G3/8″;G1/2″;NPT1/2)(≤60MPa);
(2)法蘭連線:(≤25MPa);
A:機械工業部標準JB81-5《平焊鋼法蘭》;
B:化學工業部標準《耐酸平焊鋼法蘭》;
C:美標法蘭;
D:根據用戶需求定製;
(3)衛生卡箍連線;(0.1~2.5MPa);
(4)衛生螺母連線;(0.1~2.5MPa);
(5)螺栓式(1~25MPa);
8:表頭直徑:φ60mm;φ75mm;φ100mm;φ150mm;
9:執行標準:JB/T8624-1997;

構成圖

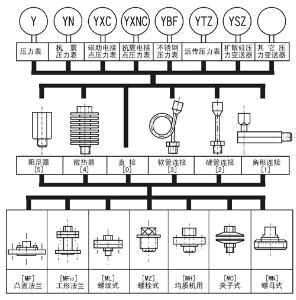

隔膜壓力表構成圖隔膜壓力表構成圖

從隔膜壓力表構成圖中我們可以看出,隔膜壓力表為組合型產品,上面為功能型表頭,可以為各種機械式壓力表,也可以是壓力變送器,通過選用不同功能的表頭實現不同的測量目的。中間為連線器,通過選用不同的連線器可以用於耐高溫、耐介質脈衝、安裝位置角度的目的。下面為隔離器,利用波紋膜片將被測量的介質與測量表頭隔離開,實現耐腐蝕和防堵塞的目的。不鏽鋼耐震隔膜壓力表即功能表頭為不鏽鋼耐震壓力表與隔膜體組合而成的不鏽鋼耐震隔膜壓力表。

不鏽鋼耐震隔膜壓力表耐蝕性說明:

隔膜壓力表的耐蝕性可通過合適的選擇與測量介質接觸部分的膜片,隔離器及密封墊圈的材料來保證。
可選用的膜片材質:0Crl7Nil2Mo2(316);蒙乃爾合金(Cu30Ni70);哈氏合金(H276C);鉭(Ta)及氟塑膠(F4)。
隔離器材質:不鏽鋼0Crl7Nil2M02(316);不鏽鋼內襯氟塑膠(316+F4)。
密封墊圈材料:丁腈橡膠;氟橡膠;矽橡膠及氟塑膠。

常見類型的不鏽鋼耐震隔膜壓力表

常用的幾類隔膜壓力表如下。

1、法蘭式不鏽鋼耐震隔膜壓力表

錶盤直徑:φ60mm;φ75mm;φ100mm;φ150mm;

膜片材料:OCr17Ni12M02(316);蒙乃爾合金;哈氏合金;鉭(Ta)及氟塑膠(F4);

隔膜體材質:304;316;316+PTFE;

測量範圍:(≤25MPa);

用途說明:隔離器接口為法蘭式,能適用於測量強腐蝕,高溫,高粘度,易凝固和有固體浮游介質的壓力,法蘭規格有多種公稱通徑,滿足不同工況使用。

2、螺紋式不鏽鋼耐震隔膜壓力表

錶盤直徑:φ60mm;φ75mm;φ100mm;φ150mm;

膜片材料:OCr17Ni12M02(316)蒙乃爾合金,哈氏合金,鉭(Ta)及氟塑膠(F4)

隔膜體材質:304;316;316+PTFE;

測量範圍:(≤60MPa);

用途說明:隔離器接口為螺紋式,能適用於測量強腐蝕,高溫,固體浮游介質的壓力,螺紋規格有多種規格,滿足不同工況使用。

3、衛生型卡箍不鏽鋼耐震隔膜壓力表

錶盤直徑:φ60mm;φ75mm;φ100mm;φ150mm;

隔膜體外徑:1.5”(50.5MM)或2”(64MM);密封圈材質為矽橡膠或聚四乙烯,符合藥品衛生質量規範GMP指標。

隔膜卡盤材質:316L;

測量範圍:(0.1~2.5MPa);

用途說明:隔離器接口為螺紋式,能適用於測量高粘度,易凝固和有固體浮游介質的壓力,且有在工藝現場拆裝快捷方便,不易污染,容易清洗,安全可靠等優點,能滿足藥品生產質量規範(GMP)的要求,在製藥,食品飲料,水處理等行業對衛生有要求的工藝流程中得到廣泛套用。

使用須知

1、訂貨時請註明型號,名稱,測量範圍,接頭螺紋尺寸,精度等級。

2、如有特殊要求,請在訂貨時詳細說明。

3、隔膜壓力表不得拆卸或更換已配置的儀表,以免填充液外泄影響性能。

4、訂貨之前,根據被測介質的特性,如腐蝕性、易凝固、易結晶,腐蝕性被測介質要根據特性選用不鏽鋼壓力表或採用不同耐腐蝕性材質隔離膜片的隔膜壓力表,高溫環境下就要使用高溫熔體隔膜壓力表,一般介質如(水、對銅或銅合金無腐蝕性氣體)等則可用一般壓力表。
