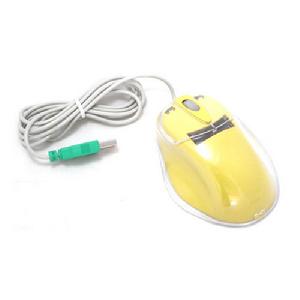

光電滑鼠器

定義

光電滑鼠器是通過檢測滑鼠器的位移，將位移信號轉換為電脈衝信號，再通過程式的處理和轉換來控制螢幕上的游標箭頭的移動。光電滑鼠用光電感測器代替了滾球。這類感測器需要特製的、帶有條紋或點狀圖案的墊板配合使用。

光電滑鼠由光斷續器來判斷信號，最顯著特點就是需要使用一塊特殊的反光板作為MOUSE移動時的墊。這塊墊的主要

光電滑鼠器

特點是其中那微細的一黑一白相間的點。原因是在光電MOUSE的底部，有一個發光的二極體和兩個相互垂直的光敏管，當發光的二極體照射到白點與黑點時，會產生折射和不折射兩種狀態，而光敏管都這兩種狀態進行處理後便會產生相應的信號。從而使電腦作出反應，一旦離開那塊墊，那光電滑鼠就不能使用了。
光電滑鼠的工作原理是：在光電滑鼠內部有一個發光二極體，通過該發光二極體發出的光線，照亮光電滑鼠底部表面（這就是為什麼滑鼠底部總會發光的原因）。然後將光電滑鼠底部表面反射回的一部分光線，經過一組光學透鏡，傳輸到一個光感應器件（微成像器）內成像。這樣，當光電滑鼠移動時，其移動軌跡便會被記錄為一組高速拍攝的連貫圖像。最後利用光電滑鼠內部的一塊專用圖像分析晶片（DSP，即數字微處理器）對移動軌跡上攝取的一系列圖像進行分析處理，通過對這些圖像上特徵點位置的變化進行分析，來判斷滑鼠的移動方向和移動距離，從而完成游標的定位。

光電滑鼠通常由以下部分組成：光學感應器、光學透鏡、發光二極體、接口微處理器、輕觸式按鍵、滾輪、連線、PS/2或USB接口、外殼等。下面分別進行介紹

光電滑鼠器

光學感應器

光學感應器是光電滑鼠的核心，目前能夠生產光學感應器的廠家只有安捷倫、微軟和羅技三家公司。其中，安捷倫公司的光學感應器使用十分廣泛，除了微軟的全部和羅技的部分光電滑鼠之外，其他的光電滑鼠基本上都採用了安捷倫公司的光學感應器。

光電滑鼠的控制晶片

光電滑鼠器USB光電滑鼠

控制晶片負責協調光電滑鼠中各元器件的工作，並與外部電路進行溝通（橋接）及各種信號的傳送和收取。我們可以將其理解成是光電滑鼠中的“管家婆”。

這裡有一個非常重要的概念大家應該知道，就是dpi對滑鼠定位的影響。dpi是它用來衡量滑鼠每移動一英寸所能檢測出的點數，dpi越小，用來定位的點數就越少，定位精度就低；dpi越大，用來定位點數就多，定位精度就高。

通常情況下，傳統機械式滑鼠的掃描精度都在200dpi以下，而光電滑鼠則能達到400甚至800dpi，這就是為什麼光電滑鼠在定位精度上能夠輕鬆超過機械式滑鼠的主要原因。

光學透鏡組件

光學透鏡組件被放在光電滑鼠的底部位置，從圖5中可以清楚地看到，光學透鏡組件由一個棱光鏡和一個圓形透鏡組成。其中，棱光鏡負責將發光二極體發出的光線傳送至滑鼠的底部，並予以照亮。

圓形透鏡則相當於一台攝像機的鏡頭，這個鏡頭負責將已經被照亮的滑鼠底部圖像傳送至光學感應器底部的小孔中。通過觀看光電滑鼠的背面外殼，我們可以看出圓形透鏡很像一個攝像頭通過試驗，筆者得出結論：不管是阻斷棱光鏡還是圓形透鏡的光路，均會立即導致光電滑鼠“失明”。其結果就是光電滑鼠無法進行定位，由此可見光學透鏡組件的重要性。

發光二極體

光學感應器要對缺少光線的滑鼠底部進行連續的“攝像”，自然少不了“攝影燈”的支援。否則，從滑鼠底部攝到的圖像將是一片黑暗，黑暗的圖像無法進行比較，當然更無法進行光學定位了。

通常，光電滑鼠採用的發光二極體（如圖7）是紅色的（也有部分是藍色的），且是高亮的（為了獲得足夠的光照度）。發光二極體發出的紅色光線，一部分通過滑鼠底部的光學透鏡（即其中的稜鏡）來照亮滑鼠底部；另一部分則直接傳到了光學感應器的正面。用一句話概括來說，發光二極體的作用就是產生光電滑鼠工作時所需要的光源。

輕觸式按鍵

光電滑鼠器USB光電滑鼠

沒有按鍵的滑鼠是不敢想像的，因而再普通的光電滑鼠上至少也會有兩個輕觸式按鍵。方正光電滑鼠的PCB上共焊有三個輕觸式按鍵（圖8）。除了左鍵、右鍵之外，中鍵被賦給了翻頁滾輪。高級的滑鼠通常帶有X、Y兩個翻頁滾輪，而大多數光電滑鼠還是像這個方正光電滑鼠一樣，僅帶了一個翻頁滾輪。翻頁滾輪上、下滾動時，會使正在觀看的“文檔”或“網頁”上下滾動。而當滾輪按下時，則會使PCB上的“中鍵”產生作用。注意：“中鍵”產生的動作，可由用戶根據自己的需要進行定義。

當我們卸下翻頁滾輪之後，可以看到滾輪位置上，“藏”有一對光電“發射/接收”裝置。“滾輪”上帶有柵格，由於柵格能夠間隔的“阻斷”這對光電“發射/接收”裝置的光路，這樣便能產生翻頁脈衝信號，此脈衝信號經過控制晶片傳送給Windows作業系統，便可以產生翻頁動作了。
