光通信儀表測試線
簡介
光通信儀表測試線不同與普通的光纖跳線,要求遠高於行業標準.所以很少廠家能做到這么高質量的測試線。

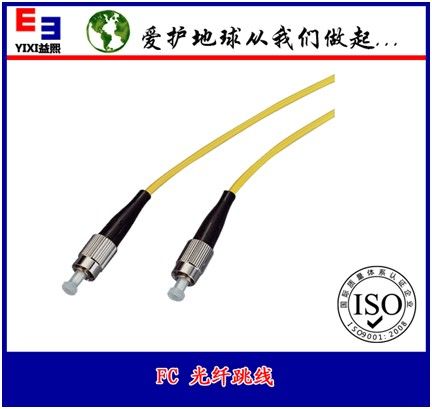

產品圖片光通信儀表測試線技術資料
器件型號FC/UPCSC/UPCST/UPCMU/PCLC/PCSC/APCFC/APC
PC技術指標
InsertionLoss/插入損耗 ≤0.10dB
ReturnLoss/反射損耗 ≥52.0dB
Radiousofcurvature/曲率半徑(mm) 10≤R≤20
FiberHeight/光纖高度(μm) -0.05≤X≤0.05
ApexOffest/拋光點偏移(μm) 0≤X≤20
APC技術指標
InsertionLoss/插入損耗 ≤0.10dB
ReturnLoss/反射損耗 ≥65.0dB
RadiousofCurvature/曲率半徑(mm) 5≤R≤20
FiberHeight/光纖高度(μm) -0.05≤X≤0.05
ApexOffest/拋光點偏移(μm) 0≤X≤20
特性
符合EN,IEC和CEI61754標
低插損，高回損
高標準的端面幾何參數
纖芯偏心檢測
各種規格連線頭FC,SC,ST,MU,LC
技術規格
規格 UPC APC
光學性能 插入損耗(dB) ≤0.10 ≤0.10
回波損耗(dB) SM ≥55 ≥65
MM ≥40 --
端面幾何參數 曲率半徑(mm) SC 10~20 8~12
LC 7~15 5~10
頂點偏移(um) ≤20 ≤30
光纖凹陷(nm) ±50
角度偏差 -- --
纖芯偏心量 ≤0.5um
訂貨信息
①接頭型號 FC,SC,ST,MU,LC
②端面 UPC,APC
③接頭型號 FC,SC,ST,MU,LC
④端面 UPC,APC
⑤光纖模式 SM=Singlemode,MM=Multimode
⑥光纜外徑 Φ3,Φ2,Φ0.9
⑦光纜長度 L=1,2,3...meter
以下是普通的光纖跳線的一些信息，大家可以和上面的測試線對比一下

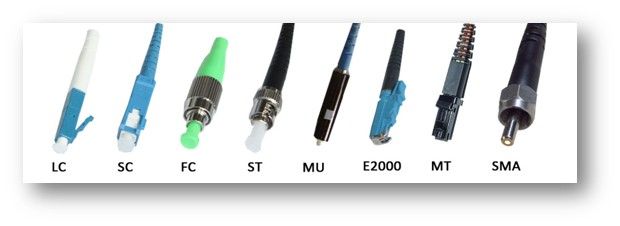

常用連線頭類型
連線頭類型光纖線結構示意圖

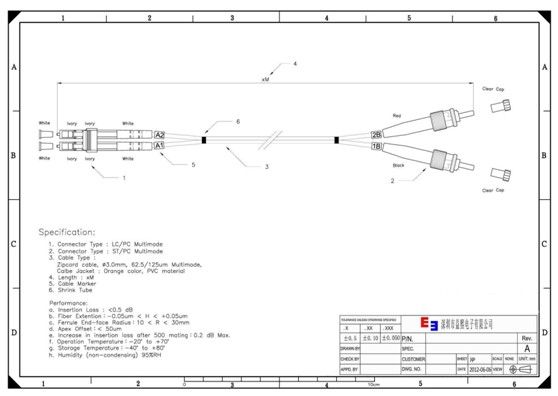

結構示意圖跳線規格書

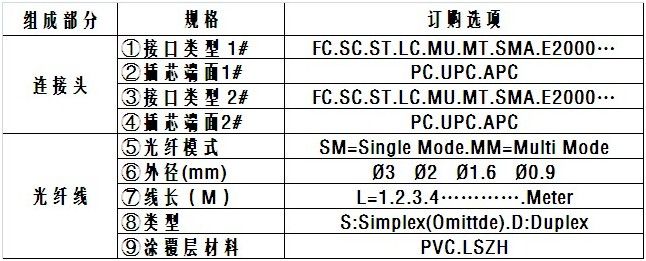

規格書訂購信息
光纖跳線:FC/APC-SC/UPC/SM/Ø3/L(Meter)/D/Material
(序號)①②③④⑤⑥⑦⑧⑨
