SC光纖跳線標準測試線

簡介

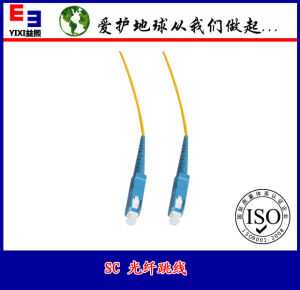

SC光纖跳線標準測試線SC光纖跳線標準測試線

【工廠生產批發】光通訊儀表用高品質SC光纖跳線標準測試線
標準測試線、光通信儀表用光纖跳線
光通信儀表用光纖跳線不同與普通的光纖跳線,要求遠高於行業標準.
標準線技術要求經常要求需要達到以下標準,這不是一般的光纖跳線生產廠家能做到的


特點 Feature

符合ENIEC和CEI61754標準
InaccordancewithEN,IECandCEI61754standards
低插損,高回損
Lowinsertionlossandhighreturnloss
高標準的端面幾何參數
Excellentendfacegeometryparameter
纖芯偏心檢測
FiberCoreeccentricityTest
各種規格連線頭FC,SC,ST,MU,LC
VarietiesofconnectorsFC,SC,ST,MU,LC
可滿足客戶特殊要求
Specialspecificationavailableuponcustomrequest

技術規格 TECHNICAL SPECIFICATION

規格Specification UPC APC
光學性能
OpticalPerformance 插入損耗InsertionlossSM&MM(dB) ≤0.1 ≤0.1
回波損耗ReturuLoss(dB) SM ≥55 ≥65
MM ≥40 ---
端面幾何參數
GeometricParameter 曲率半徑
RadiusofCurvature(mm) SC 12--20 8--12
LC 7--15 4--10
頂點偏移ApexOffset(um) ≤20 ≤30
角度偏差AngularError ---- 7.8°±0.5°
光纖凹陷FiberSpherical(nm) ±50
纖芯偏心量Eccentricity(um) ≤0.5

APC台階 3D要求

曲率半徑8-12
頂點偏移0-30
光纖高度正負50
同心度小於0.5
損耗小於0.1
回損大於65

PC

曲率半徑10-20
頂點偏移0-20
光纖高度正負50
同心度小於0.5
損耗小於0.1
回損大於55

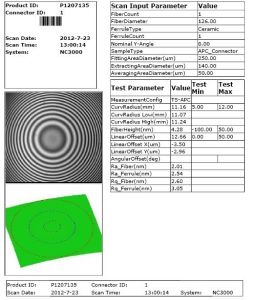

測試線3D干涉圖

測試線3D干涉圖測試線3D干涉圖
