光纖跳線標準測試線

產品簡介

光纖跳線標準測試線，從外觀上看，和普通光纖跳線一樣。主要是用來在光通訊測試儀器上的，對光纖連線頭的插芯要求很高。
光通信儀表及測試設備等一些特殊用途的領域，需要用到特殊的光纖跳線標準測試線，由於其要求精度高，誤差極小，技術要求非常高，一般企業很難達到上述要求，光通信儀表用標準測試線外觀類似普通的光纖跳線,但要求遠高於行業標準。

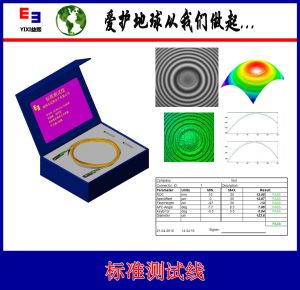

光纖跳線標準測試線

產品結構圖與組成部分

纖芯core：折射率較高，用來傳送光。
包層coating：折射率較低，與纖芯一起形成全反射條件.
保護套jacket：強度大，能承受較大衝擊，保護光纖。
*纖芯與包層共同構成介質光波導，形成對光信號的傳導和約束，實現光的傳輸，纖芯與包層一起稱為裸光纖.

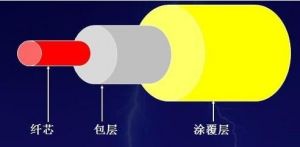

光纖跳線結構圖

產品特點

1.符合ENIEC和CEI61754標準
2.低插損，高回損
3.高標準的端面幾何參數，要求過3D測試
4.纖芯偏心檢測，通信度要求≤0.5um
5.可滿足客戶特殊要求

產品常用連線頭類型

SC,FC,ST,LC,...

光纖連線頭

產品常用光纜類型

光纜類型

產品3D測試

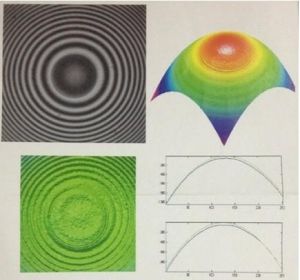

3D測試圖

產品技術規格

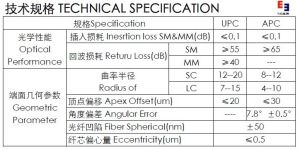

技術規格

產品使用須知

光纖跳線標準測試線在使用中不要過度彎曲和繞環，這樣會增加光在傳輸過程的衰減。使用後一定要用保護套將光纖接頭保護起來，灰塵和油污會損害光纖插芯。
