簡介

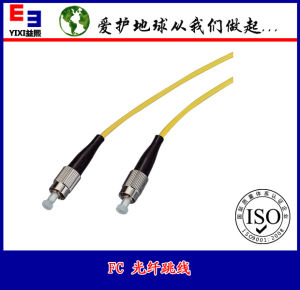

光通信儀器測試專用跳線測試線技術資料
器件型號FC/UPCSC/UPCST/UPCMU/PCLC/PCSC/APCFC/APC
PC技術指標：
InsertionLoss/插入損耗 ≤0.10dB
ReturnLoss/反射損耗 ≥52.0dB
RadiousofCurvature/曲率半徑(mm) 10≤R≤20
FiberHeight/光纖高度(μm) -0.05≤X≤0.05
apexOffest/拋光點偏移(μm) 0≤X≤20
APC技術指標
InsertionLoss/插入損耗 ≤0.10dB
ReturnLoss/反射損耗 ≥65.0dB
RadiousofCurvature/曲率半徑(mm) 5≤R≤20
FiberHeight/光纖高度(μm) -0.05≤X≤0.05
ApexOffest/拋光點偏移(μm) 0≤X≤20
特性
符合EN,IEC和CEI61754標
低插損，高回損
高標準的端面幾何參數
纖芯偏心檢測
各種規格連線頭FC,SC,ST,MU,LC
技術規格
規格 UPC APC
光學性能 插入損耗(dB) ≤0.10 ≤0.10
回波損耗(dB) SM ≥55 ≥65
MM ≥40 --
端面幾何參數 曲率半徑(mm) SC 10~20 8~12
LC 7~15 5~10
頂點偏移(um) ≤20 ≤30
光纖凹陷(nm) ±50
角度偏差 -- --
纖芯偏心量 ≤0.5um
