定義

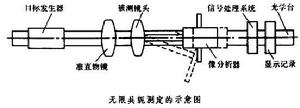

用於測定成像系統光學傳遞函式 (OTF)的儀器。該儀器主要由以下五部分組成：目標發生器、像分析器、光學台、信號處理系統和顯示記錄裝置。圖為無限共軛測定的示意圖。

位於被檢光學系統的一個共軛面上，它能提供一個非相干照明的目標，該目標可以為狹縫、光柵等。目標發生器通常還包括光源、照明光學系統、濾光片、為保證目標均勻照明的散射板、改變目標大小的中繼光學系統和目標位置的調整機構。

位於與目標發生器共軛的平面上，從而使得前者的分析元件與後者的目標相共軛。像分析器的作用是變換被檢目標像的輻照度為電信號。

基本組成為分析元件、集光系統、光電探測器和將探測器表面的靈敏度差值進行平均的散射板。分析元件可以是針孔、狹縫、刀口、光柵或兩個疊加在一起的光柵所形成的莫爾條紋。當進行模擬信號處理時，分析元件產生勻速的轉動或移動。當進行數位訊號處理時，分析元件作步進式的運動。

的作用是保證目標、被檢成像系統和像分析器位於所要求的位置上。

系統變像分析器的輸出為對應於調製傳遞函式(MTF)和位相傳遞函式(PTF)的電信號。系統裝置了一個模擬電路或像A-D變換器那樣的模擬-數字電路。信號處理的原理隨目標和分析元件形式的組合而變。

主要的可分為以下三種：

一是光柵和狹縫的組合，其信號處理原理是利用窄帶濾波器將光柵的基頻和較高級的空間頻率信號分離後進行分析。

二是狹縫和狹縫組合，其信號處理原理是對應於線擴散函式的傅立葉變換。

其三是狹縫和刃邊組合，在此情況下，首先對輸入信號進行微分，然後作傅立葉變換。傅立葉變換過程可以是模擬的也可以是數字的。

是用來對MTF和PTF進行模擬或數字的記錄和顯示。

為了更好地滿足測量條件，該儀器還需一些附加的光學系統。當被檢物鏡物面在無限遠時需一準直物鏡。分析元件的尺寸遠大於目標像的尺寸時，為了將目標像放大而應在像方使用一中繼光學系統。另外，有時還需要一個觀測系統以保證分析元件位於目標像的中心等等。
