位錯攀移
定義
位錯攀移是指在熱缺陷或者外力作用下，位錯線在垂直其滑移面方向上的運動，結果導致晶體中空位或間隙
位錯攀移攀移和滑移都是位錯運動的兩種形式，在產生機理和運動過程中存在著一定的差異。

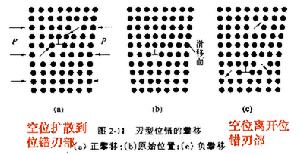

機理 位錯的攀移是靠原子或空位的轉移來實現的。當原子從多餘半原子面下端轉移到別處去，或空位從別處轉移到半原子面的下端時，位錯線便向上攀移，即正攀移；反之，當原子從別處轉移到原子面下端時，或空位從這裡轉移到別處去時，位錯線就向下攀移，即負攀移。攀移矢量大小等於滑移面的面間距。
刃位錯的攀移由於位錯攀移需要物質的擴散，因此，不可能整條位錯線同時攀移，只能一段一段（或者一個、幾個原子）地逐段進行。這樣，位錯線在攀移過程中就會變成折線，出現割階。隨著攀移的進行，這些割階將沿著運動方向行進，直到它移過整個位錯線才完成一個矢量的攀移。
位錯攀移位錯的攀移力
位錯的攀移力，就是使位錯發生攀移運動的力。它一般包括兩部分：（1）化學攀移力Fs，是指不平衡空位濃度施加給位錯攀移的驅動力。（2）彈性攀移力Fc，是指作用於半原子面上的正應力分量作用下，刃位錯所受的力。其中壓應力能促進正攀移，拉應力則可促進負攀移。
位錯攀移的激活能
位錯攀移的激活能Uc由割階形成的激活能Uj及空位的擴散激活能Ud兩部分所組成。若晶體經過塑性形變，因位錯交割已經形成大量割階，則Uc=Ud。一般Uj=1eV，而Ud較大，如對Fe，Ud=2.5eV,室溫時kT=0.026eV，由此可見，在常溫下位錯靠熱激活來攀移是很困難的。但是，在許多高溫過程，如蠕變、回復、單晶拉制中，攀
位錯攀移套用與實驗觀察
在單晶生長中常利用位錯攀移來消除空位。例如拉制單晶矽時，首先高速拉制，是單晶中的空位過飽和，然後使生長的單晶逐漸變細，則多餘半原子面與空位不斷交換而逐漸退出晶體。
位錯攀移運動已通過實驗得到驗證。例如，通過薄膜透射電鏡觀察淬火金屬的熱回復過程時發現，原來淬火時由空位聚集成片並形成位錯環逐步縮小，最終消失。這種位錯環由刃位錯所組成，其伯氏矢量垂直於位錯環所在平面，只能在垂直於位錯環的柱面上滑移，稱為稜柱位錯環。這種位錯環在環所在的平面上只能攀移。因此環半徑的收縮可以肯定是位錯的攀移過程。
