機器作用及特點
根據線材的導電特性,配合先進的控制技術,使本設備具有高精度的百分比自動計算,全自動操作功能,是線材類材料作伸長測試的首選設備專為各種線材及金屬材料作伸長特性之測試的高可靠性設備。

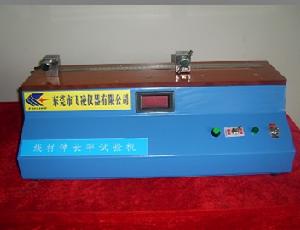

圖片
伸長率試驗機操作規範
一、套用:
驗證銅絲、銅線、漆包線、鋁絲、鋁鎂合金絲、鐵絲金屬材料作伸長特性測試。以保證產品質量,符合產品質量使用需求。
二、設備:
MK-9838線材伸長率試驗機,原理:產品標準長度250mm在電機帶動一端夾具移動,當產品拉斷夾具停止移動,設備自動計算伸長率。
三、條件:
1、工作電源:AC220V/50HZ設備最大功率:200W
2、試驗環境:常溫環境中使用。
3、準備產品:按照標準取樣250mm以上,漆包線類兩端應當能夠與左右夾具可以導通。
四、操作步驟:
1、將需要測試的產品固定線上材伸長率試驗機的左右夾具上。
1.1、首先設備右端移動夾具應在標準距離位置,兩個夾具相距250mm。
1.2、將產品左右兩端分別用左右夾具固定好,產品應當保持平直。
1.3、產品兩端在左右夾具側面的螺絲上繞幾圈,防止取出產品時,會掉入機器。
2、測試前應當按下清零按鈕,使伸長率表顯示為0。
3、上述所有步驟調試準備完成後,如無異常則電源開關然後將左右開關打至右邊開始測試,測試途中如有異常可按電源開關停止。
4、詳細記錄試驗結果。
五、測試結束:
1、將測試儀器的所有螺釘固定好,夾具是否有鬆動;2、整理好試驗台面。
六、注意事項
1、試驗前,一定要檢查設備是否將試驗產品固定好;
2、所有調試準備妥當後,測試時應當檢查設備運行是否順暢;
主要參數
型 號 | FL-8610 | FL-8610A | FL-8610B | FL-8610C | |||
線徑範圍 | Φ0.08~Φ0.8 mm | Φ0.08~Φ1.6 mm | Φ0.08~Φ3.2 mm | Φ0.03~Φ1.2mm | |||
起始長度 | 250mm | ||||||
延伸範圍 | 0~48% | 0~55% | 0~60% | 0~45% | |||
顯示精度 | 0.1% | ||||||
輸入電源 | AC220v±10%50/60HZ | ||||||
重量約 | 13kg | 13 kg | 16 kg | 13 kg |
