簡介
拉伸試驗機微機控制電液伺服萬能試驗機集電液伺服自動控制、自動測量、數據採集、螢幕顯示、試驗結果處理為一體，以油缸下置式主機為平台，配置精密油泵和電液伺服閥、PC機伺服控制器，實現多通道閉環控制，完成試驗過程的全自動控制、自動測量等功能，具有專業性好、可靠性高、升級簡易等特點，並可隨著試驗機測控技術的發展和試驗標準的變化而不斷充實完善。
主要功能
主要適用於金屬及非金屬材料的測試，如橡膠、塑膠、電線電纜、光纖光纜、安全帶、保險帶、皮革皮帶複合材料、塑膠型材、防水卷材、鋼管、銅材、型材、彈簧鋼、軸承鋼、不鏽鋼（以及其它高硬度鋼）、鑄件、鋼板、鋼帶、有色金屬金屬線材的拉伸、壓縮、彎曲、剪下、剝離、撕裂、兩點延伸（需另配引伸計）等多種試驗。
伺服拉力試驗機主要特點：
採用進口光電編碼器進行位移測量，控制器採用嵌入式單片微機結構，內置功能強大的測控軟體，集測量、控制、計算、存儲功能於一體。具有自動計算應力、延伸率（需加配引伸計）、抗拉強度、彈性模量的功能，自動統計結果；自動記錄最大點、斷裂點、指定點的力值或伸長量；採用計算機進行試驗過程及試驗曲線的動態顯示，並進行數據處理，試驗結束後可通過圖形處理模組對曲線放大進行數據再分析編輯，並可列印報表，產品性能達到國際先進水平。
常用的拉伸試驗機
在材料力學實驗中，最常用的設備是萬能材料試驗機，它可以進行拉伸、壓縮、剪下、彎曲等試驗。萬能材料試驗機有多種類型。下面分別介紹常用的液壓式萬能材料試驗機和電子萬能材料試驗機的構造、操作程式與使用時的注意事項。
1．液壓式萬能材料試驗機
（1）基本構造液壓式萬能材料試驗機可以進行拉伸、壓縮、剪下、彎曲等材料力學性能試驗。國內生產的液壓式萬能材料試驗機的型號為WE型。其系列產品有WEl00、WE300、WE600、WEl000型。這幾種試驗機的主要技術參數見圖
WE型萬能材料試驗機主要技術參數液壓式萬能材料試驗機主要由主體和測力機構兩部分組成。
（2）操作程式與注意事項
1）試驗前應先估計試樣所需力的大小，以便選擇適合的測力度盤（使試驗的最大力值指示在測力度盤最大值的20%以上）。
2）起動液壓泵，檢查運轉是否正常。轉動送油閥手輪以打開送油閥，使工作檯上升10mm左右，然後逐步關小送油閥。在液壓泵繼續工作以及工作檯基本停止上升的情況下調整平衡鉈，使擺錘上方的擺桿左側面與標定的刻線重合。抬起擺錘檢查緩衝閥是否正常，再轉動齒桿使指針對準測力度盤的“零”點。由於上橫樑、拉桿和工作檯具有相當大的重量，須有一定的油壓才能將它們升起，但這部分油壓並未用於試樣載入，因此不應反映到試樣所承受的力值讀數中去。
3）安裝試樣。WE型萬能材料試驗機配有一套不同形狀和尺寸的夾頭。進行拉伸試驗時可根據試樣的形狀、尺寸和材料軟硬進行選擇，試樣一端夾在上夾頭中，根據試樣的長短調整下鉗口座位置並將試樣夾緊；進行壓縮或彎曲試驗時，將試樣分別放在下墊板或彎曲支座上。
4）起動液壓泵，鏇轉送油閥並以一定速度加力。
5）試驗完成後關閉送油閥，停機取下試樣，並緩慢鏇轉回油閥手輪，使液壓缸中油液泄回油箱，工作檯下降到原始位置。
2．電子萬能材料試驗機

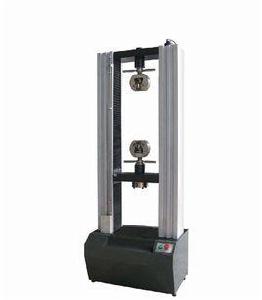

電子萬能材料試驗機是一種採用電子技術控制和測試的機械式萬能試驗機。它除了具有普通萬能試驗機的功能外，還具有較寬的、可調節的加力速度和測力範圍，以及較高的變形測量精度和快速的動態反應速度，能實時顯示數據和繪製足夠放大比例的拉伸曲線或其他試驗曲線。
WDSl00型電子萬能材料試驗機結構原理右圖是國產WDSl00型電子萬能材料試驗機的結構原理。試驗機由主機、電氣控制箱和測量、顯示、記錄裝置等三部分組成，其中主機的主要作用是實現對試樣的加力操作。上橫樑9、滾珠絲槓6與工作檯4這三部分組成一個框架，活動橫樑5用螺母與滾珠絲槓聯接。當電動機3受控而轉動時，經主變速箱1及傳動齒輪2使滾珠絲槓6轉動，活動橫樑5向下移動時，在其上部空間可進行拉伸試驗，在其下部空間可進行壓縮、彎曲試驗。
試驗機活動橫樑的移動速度（試驗速度）可通過改變直流電動機的轉速和變速箱的速比進行調節。
力的測量由力感測器8和力值測量單元組成。試樣所承受的力通過感測器由力值測量系統轉換成相應的電信號，經放大後通過函式記錄儀進行記錄或通過直流數字電壓表顯示出來。
變形的測量由裝在試樣上的位移感測器7通過變形測量系統將試樣的變形轉換成電信號，經放大後輸入函式記錄儀或數字電壓表顯示。
套用
拉伸試驗機廣泛套用於計量質檢；橡膠塑膠；冶金鋼鐵；機械製造；電子電器；汽車生產；紡織化纖；電線電纜；包裝材料和食品；儀器儀表；醫療器械；民用核能；民用航空；高等院校；科研實驗所；商檢仲裁、技術監督部門；建材陶瓷；石油化工及其它行業。拉伸夾具作為儀器的重要組成部分，不同的材料需要不同的夾具，也是試驗能否順利進行及試驗結果準確度高低的一個重要因素。 拉力試驗機普遍套用於各類五金、金屬、橡塑膠、鞋類、皮革、服裝、紡織、絕緣體、電線、電纜、端子等各類資料，測試其拉伸，撕裂，剝離，抗壓，彎曲等資料研發，檢驗測試，功用其全，用處普遍。拉伸試驗機有電子式的、液壓式的和電液伺服式的。
