介質損耗因數測量
正文

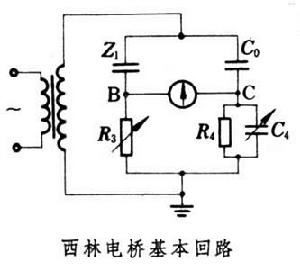

對反映絕緣材料或電器絕緣介質中能量損耗特性因數的測量。當對絕緣物質施加交流電壓時,由於漏電及極化過程,絕緣物質中將有有功電流流動,並產生能量損耗。與此同時,絕緣物質中還有電容性的無功電流流過。有功電流與無功電流之比即稱為介質損耗因數。它不受絕緣尺寸的影響,是絕緣物質本身的特性參數。測量介質損耗因數最常用的儀器是西林電橋。西林電橋用於在交流電壓下測量絕緣材料或電器設備的電容值和介質損耗因數值。西林電橋的基本迴路如圖所示,其中Z1(被試品)和C0(無損耗標準電容)是高壓臂;R3(可調無感電阻)、R4(無感電阻)和C4(可調電容)是低壓臂。高壓臂是一些互相獨立的部件,它們所能承受的電壓決定了電橋的工作電壓。低壓臂組裝在一起,調節R3及C4值可使電橋平衡。 電橋平衡時,由
可分別求得待測電容量C及介質損耗因數tgδ,其中ω為電源角頻率。
電橋在高電壓下工作時,要正確選擇低壓臂的參數,使正常情況下低壓臂上的壓降不超過幾伏。低壓臂要並聯一放電管,以防止高壓臂擊穿或閃絡而在B或C點出現高電位。
當被試品電容量較大時,流過R3的電流將很大,R3旁要並聯分流電阻。當被試品的一端無法對地絕緣時,可採用反接線。要注意此時橋體(低壓臂)處於高電位,應在絕緣台上的禁止籠內等電位操作或用絕緣件操作。
為減小電磁干擾的影響,可改變電源電壓的相位;也可將指零儀正、反接各測一次,再按有關公式求出準確的C和tgδ。
