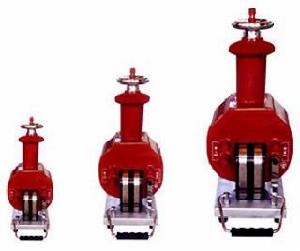

HSXGTB系列乾式試驗變壓器

HSXGTB系列乾式試驗變壓器,有效地削弱了漏磁提高了絕緣強度和抗濕能力。

產品簡介

HSXGTB系列乾式試驗變壓器輸出交、直流高壓,對各類高壓試

驗提供高電壓。乾式試驗變壓器用於各種電氣設備絕緣性能的現場檢測。
乾式試驗變壓器乾式試驗變壓器,是引進國外最新先進技術,利用先進的生產設備,採用了線圈環氧真空澆注成型,及CD型鐵芯的新工藝、新材料、與其同容量,同電壓的油浸式試驗變壓器相比,具有重量輕、體積小、造型美觀、性能穩定、使用攜帶方便、無滲漏油等優點。並有效地削弱了漏磁提高了絕緣強度和抗濕能力。特別適用於電力系統及各電力用戶在現場檢測各種電器設備的絕緣性能,直流耐壓及泄漏電流試驗。是替代目前笨重的油浸式變壓器的首選產品。

技術指標

1、輸出電壓:10~100 kV
2、輸出容量:0.5~20 kVA
3、阻抗電壓:12%
4、輸出電壓波形:工頻:正弦波
5、表面溫升:<70℃
6、空載損耗:0.2%-0.35%
7、允許連續運行時間:1小時
8、間接運行時間:連續

產品特性

1、回零保護裝置
2、消除殘餘電壓裝置
3、高壓工作聲光報警裝置
4、過流保護裝置
5、體積小、重量輕、新增安保功能

結構特點

1、絕緣結構布局方面,根據變位器油“距離效應”原理,採用多層次絕緣,變壓器的內絕緣分割成多路油道,從而提高絕緣程度,縮小了體積。
2、解決了TDM系列變壓器滲漏油問題,由於TDM系列變壓器無儲油器,所以當氣溫過高時,油經膨脹從油咀滲漏出來,而該系列產品將注油孔設在套管頂部,套管中油與器身中油相通。所以該套管除具裝矽堆、短路桿和串管桿等功用外,還相當於變壓器儲油器。
3、TDM系列變壓器高壓輸出端採用環氧樹脂密封,由於環氧樹脂在常態下灌注時會產生大量氣泡,而使得高壓引線部位出現放電現象。RXOSB系列產品則採用金屬件固定引線筆均壓,從而消除了放電現象。
4、本系列產品油箱,結構緊湊,外觀新穎,體積、重量均小於TSB系列產品體積的20%左右。
5、本系列產品鐵芯為單框芯式,使用DQ型,0.30mm冷軋向矽鋼片疊成,用新的特殊材料予以緊因,取代了傳統的穿芯螺桿。線圈為同心圓筒多層塔式結構。

使用方法

⒈使用前,必須詳細閱讀變壓器的使用說明書和與之配套的控制箱(台)的說明書。根據說明書接好連線線,接地線應良好接地。
⒉乾式變壓器控制箱(台)的電源分別為交流220V 、380V兩種,經調壓器輸出到變壓器的低壓側輸入端。經過變比輸出連續可調至額定電壓值。
⒊從乾式試驗變壓器的安全和高壓試驗的嚴謹性來考慮,避免設備或試品受到破壞,本廠可提供如下圖所示的成套設備以滿足用戶:
成套設備包括:高壓試驗變壓器、變壓器控制箱(台)、分壓器、球隙保護器、放電棒、高壓油杯、高壓矽堆(直流試驗用)、數顯微安表(直流試驗用)。
⒋當做直流耐壓或泄漏電流試驗時,可先將高壓矽堆、微安表、旋在高壓試驗變壓器的高壓輸出端上,然後逐漸升壓,即可進行直流試驗。
⒌當兩台試驗變壓器作串級連線時(原理圖如下),第Ⅰ台和第Ⅱ台的額定輸出電壓相等,其容量之比為2 :1,第Ⅱ台變壓器必須放置在絕緣支架上,以保證對地絕緣。串接時要注意變壓器上的標記(參見聯線方式示意圖),使極性連線正確,以保證輸出預定的電壓,否則,輸出電壓為零。
註:① 若A、B接反。會造成高壓輸出為零(T1+T2=0),將A、B換位即可。
② T2試變底盤,必須與絕緣支架的托盤聯接。
RXGB.TRGH乾式試驗變壓器嚴格執行國家質檢總局規定細則,按照電力部門上海日行電氣有限公司和技術監督局的標準,確保產品安全。
