特點與用途

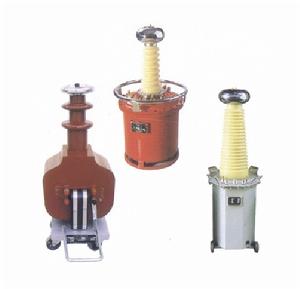

特種乾式高壓試驗變壓器（英文名：Special dry-typehigh-voltage test transformer），是武漢市華英電力科技有限公司與華中科技大學聯合研製開發。利用先進的生產設備，採用線圈繞組環氧真空澆注及CD型鐵心的新工藝，明顯地降低重量，減少體積，在質量上提高了絕緣強度和抗濕程度，並有效地削弱了漏磁而大大加強了變壓器承受試驗短路電流的衝擊能力；具有重量輕，體積小，造型美觀，性能穩定，使用攜帶方便等優點。是國內更新換代的新型交直流兩用高壓試驗變壓器。儀器適用於電力系統的現場檢測各種電氣設備的絕緣性能試驗，電器產品的直流耐壓及泄漏電流試驗，同時還可作其他需要交直流高壓小的各種電氣系統或裝置中的高壓電源。
技術指標
1、 阻抗電壓：4.5%～8%
2、 輸出電壓波形：正弦波；
3、 表面溫升：<55℃；
4、 空載損耗：0.2%～0.35%

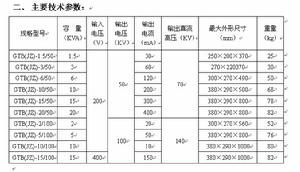

主要技術參數
使用規範
1、 接上操作箱（台）電源指示燈亮。
2、 按啟動按鈕，運行指示燈亮（否則，即調壓器未在零位，請鈄調壓器手輪往時針方向旋轉至零位）表示可以進行試驗操作。
3、 須時針轉動調壓器手輪，使調節速度2KV/S為佳，注視高壓表升到所需的電壓值，如在升壓過程中被試品，發生擊穿短路而過流時，過流繼電器動作，自動切斷電源。
4、 如試驗要求過流控制，則在操作前，事先將過流繼電器，調整至試驗所需的電源電流值，工作時電流繼電器將會按試驗要求進行過流保護。
5、 監測高壓表的同時，可在儀表端採用外加0.5級電壓表監測。
