定義
乾式交聯（dry-type cross-linked）：採用加入過氧化合物交聯劑的聚乙烯絕緣材料，通過三層共擠完成導體禁止層――絕緣層―― 絕緣禁止層的擠出後，連續均勻地通過充滿高溫、高壓氮氣的密封交聯管完成交聯過程。具體套用

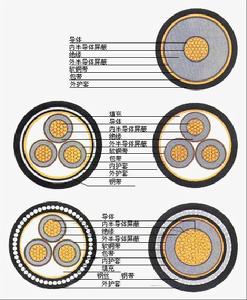

該法主要套用於交聯電纜導體禁止層――絕緣層―― 絕緣禁止層三層共擠的生產， 交聯電纜通常是指電纜的絕緣層採用交聯材料。最常用的材料為交聯聚乙烯（XLPE）。交聯工藝過程是將線性分子結構的聚乙烯（PE）材料通過特定的加工方式，使其形成體型網狀分線結構的交聯聚乙烯。使得長期允許工作溫度由70℃提高到90℃（或更高），短路允許溫度由140℃提高到250℃（或更高），在保持其原有優良電氣性能的前提下，大大地提高了實際使用性能。
交聯方法及比較
電纜行業生產交聯電纜的工藝方式分為三類：過氧化物交聯
包括飽合蒸氣交聯、惰性氣體交聯、熔鹽交聯、矽油交聯，國內均採用第二種即乾法化學交聯。惰性氣體交聯：乾法化學交聯。傳熱媒體為氮氣（惰性氣體），交聯聚乙烯電氣性能優良、生產範圍可達500KV級。
矽烷化學交聯
即溫水交聯，採用加入矽烷交聯劑的聚乙烯絕緣材料，通過1+2的擠出方式完成異體禁止層――絕緣層――絕緣禁止層的擠出後，將已冷卻裝盤的絕緣線芯浸入85-95℃熱水中進行水解交聯，由於濕法交聯會影響絕緣層中的含水量。一般最高電壓等級僅達10KV。輻照交聯
即物理交聯，採用經過改性的聚乙烯絕緣料，將冷卻後的絕緣線芯，均勻通過高能電子加速器的輻照掃描視窗完成交聯過程。輻照交聯電纜料中不加入交聯劑，在交聯時是由高能電子加速器產生的高能電子束有效穿透絕緣層，通過能量轉換產生交聯反應的，因為電子帶有很高的能量，而且均勻地穿過絕緣層，所以形成的交聯鍵結合能量高，穩定性好。表現出的物理性能為，耐熱性能優於化學交聯電纜。但由於受加速器能量級的限制（一般不超過3.0Mev電子束有效穿透厚度為10mm以下，考慮幾何因數，生產電纜的電壓等級僅能達到10KV，優勢在6KV以下。最新工藝
一種化學交聯、輻照交聯功能母粒子的套用方法太倉大豪實業有限公司研製了多種聚乙烯電纜用交聯功能母粒子，可在普通聚乙烯電纜料粒子中加入少量本功能母粒子，擠出的電纜即可成為交聯電纜。
電纜交聯功能母粒子分為三種：化學交聯功能、電子束輻照交聯功能、紫外光輻照交聯功能。
1、化學交聯電纜用交聯功能母粒子，型號：DH-125Y，
DH-125Y化學交聯功能母粒子外觀為無色LLDPE塑膠粒子。電線電纜廠只需採購市場上通用的LLDPE聚乙烯普通塑膠粒子，如LLDPE 7042等等。在25公斤LLDPE 7042塑膠粒子中加入1公斤DH-125Y功能母粒子，用手工翻動均勻後，直接投入放電纜電線的擠出機，擠出電纜，即製成了交聯電線電纜。本功能母粒子可生產35KV及以下的交聯電線電纜。
2、電子束輻照交聯電纜用交聯功能母粒子，型號：DH-125DF
DH-125DF電子束輻照交聯功能母粒子外觀為無色LLDPE塑膠粒子。電線電纜廠只需採購市場上通用的LLDPE聚乙烯普通塑膠粒子，如LLDPE 7042等等。在25公斤LLDPE 7042塑膠粒子中加入1公斤DH-125DF功能母粒子，用手翻動均勻後，直接投入放電纜電線的擠出機，擠出電纜，經電子束輻照即製成了交聯電線電纜。本功能母粒子可生產環境長期工作溫度在125℃的交聯電線電纜。
3、紫外光輻照交聯電纜用交聯功能母粒子，型號：DH-125ZF，
DH-125ZF紫外光輻照交聯功能母粒子外觀為無色LLDPE塑膠粒子。電線電纜廠只需採購市場上通用的LLDPE聚乙烯普通塑膠粒子，如LLDPE 7042等等。在25公斤LLDPE 7042塑膠粒子中加入1公斤DH-125ZF功能母粒子，用手翻動均勻後，直接投入放電纜電線的擠出機，擠出電纜，經紫外光輻照即製成了交聯電線電纜。本功能母粒子可生產長期工作環境溫度在125℃的交聯電線電纜。
優點；
1、省錢：
降低成本，電纜生產廠直接使用，比市場採購進來的化學、輻照交聯聚乙烯電纜專用料粒子價格便宜1500~3000元/噸。
2、省時；
電纜生產廠採購化學、輻照交聯聚乙烯電纜專用料粒子需要詢價、訂購，生產、運輸的一周左右的時間周期。用DH-125功能母粒子時，在決定生產計畫後，5分鐘準備就可直接進行電纜生產。
3、通用性，
電纜生產廠可自已調節品種，軟硬度：DH-125功能母粒子，不但能加入普通聚乙烯PE粒子中，也可加入到不具備交聯性的普通電纜料粒子中，使原本不具備交聯性能的普通塑膠電纜粒子，變為交聯塑膠粒子。
