串級式高壓試驗變壓器

串級式高壓試驗變壓器

串級式高壓試驗變壓器主要特點整個試驗裝置由幾台單台試驗變壓器組成,單台試驗變壓器容量小、電壓低、重量輕,便於運輸和安裝。它既然可串接成高出幾倍的單台試驗變壓器輸出電壓組合使用,又可分開成幾套單台試驗變壓器單獨使用。

技術特性

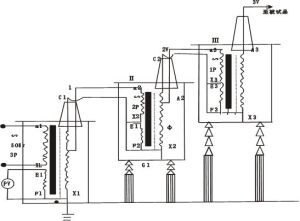

在串級試驗變壓器基本原理圖中,低壓電源加在試驗變壓器I的初級繞組a1x1上,單台試驗變壓Ⅰ、Ⅱ、Ⅲ的輸出電壓都是V。勵磁繞組A1、C1給第二級試驗變壓器Ⅱ的初級繞組供電;第二級試驗變壓器Ⅱ的勵磁繞組A2、C2給第三級試驗變壓器Ⅲ的初級繞組供電。第二級試驗變壓器Ⅱ和第三級試驗變壓器Ⅲ的箱體分別處在對地為1V和2V的高電位上,所以箱體對地是絕緣的,試驗變壓器I的箱體是接地的。

使用注意事項

1. 試驗變壓器應和操作箱(台)配套使用,操作箱(台)的使用方法,請詳細參閱操作箱(台)使用說明書。

2. 變壓器外殼、高壓尾必須接地。為確保全全,試驗人員和其它被試驗設備與試驗變壓器之間必須保持足夠的距離。

3. 試驗變壓器的輸出一般應串接限流電阻以保護設備安全。

配套產品

(根據客戶自身需求選購,非標配產品)

1. 作業系統:

串級式高壓試驗變壓器原理圖串級式高壓試驗變壓器原理圖

XC、系列操作箱:容量:1KVA – 5KVA 輸入電壓:0.22KV。

TC、系列操作台:容量:10KVA – 300KVA 輸入電壓:0.22KV、0.38KV。

2. 保護式數字微安表 MSA 。–

3. 阻容式交直流分壓器 RCF – 50、100、150、200KV。

4. 高壓直流放電棒 FZ – 70、140、210KV。

5. 高壓矽堆 2DL – 150、300、450KV。

6. 絕緣支架 50、100、200、300KV。

7. 高壓濾波電容 0.01uF – 0.1uF,40 – 100KV。

8. 均壓球。

9. 保護球隙 Q – 50、100、150、200、250、500。

10. 標準試油杯 400ml。

11. 介質油杯。

12. 摺疊式小推車 150、300型。

13. 水電阻。

14. 高壓驗電器 10KV 35KV。

15. 高壓定相器 10、35、110KV 220KV。

16. 各種萬用表、兆歐表及測試線。

容量選擇

標稱試驗變壓器容量Pn的確定公式:Pn=KVn2ωCt×10-9。

式中: Pn----標稱試驗變壓器容量(KVA)。

Vn-----試驗變壓器的額定輸出高壓的有效值(KV)。

K-------安全係數。K≥1,標稱電壓Vn≥1MV時,K=2,標稱電壓較低時,K值可取高一些。

Ct------被試品的電容量(PF)。

ω----角頻率,ω=2πf,f-----試驗電源的頻率。

被試設備的電容量Ct可由交流電橋測出。Ct的變化很大,可由設備的類型而定。典型數據如下:

簡單的橋式或懸式絕緣子 幾十微法。

簡單的分級套管 100 – 1000PF。

電壓互感器 200 – 500PF。

電力變壓器 < 1000KVA - 1000PF> 1000KVA 1000 – 10000PF。

高壓電力電纜和油浸紙絕緣 250 – 300PF/m。

氣體絕緣 - 60PF/m。

封閉變電站,SF6氣體絕緣 100 – 10000PF。

對於不同的試驗電壓Vn,選擇不同的(適當的)安全係數K。以上列出不同的Vn所選用的K值供參考:

Vn = 50 – 100KV K=4 Vn = 150 – 300KV K=3 Vn > 300KV K=2。
