套用背景

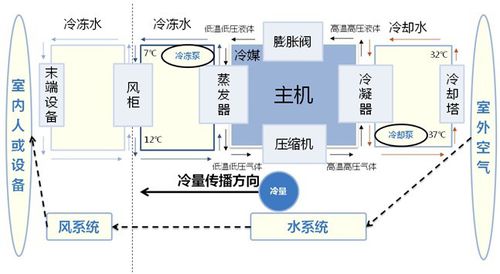

隨著人類城市化進程的加快,一幢幢大樓拔地而起,中央空調也廣泛的套用到城市建築中。據調查,目前建築能耗占了全社會總能耗的三分之一。而在擁有中央空調的建築里,中央空調又是耗能大戶,約占建築總能耗的60%。中央空調耗能巨大,所以,如何提升中央空調的用能效率,成為政府和企業紛紛關注的焦點。以製冷中央空調為例。中央空調實質上承擔的是一個搬運工的角色,將外界的冷量源源不斷的搬到室內。
而末端的環境是不斷變化的,所以中央空調的供冷量也應該是時刻變化的。所以中央空調節能有兩個方向,第一個方向是能夠提供正確的供冷量,供冷量供多了,末端環境過冷,並且造成能量的大量浪費;供冷量過少,則不能給末端提供舒適的環境。第二個方向是在提供正確供冷量以後,如何耗費最低的電能將冷量送到末端。
中央空調能效管控系統則是第一個方向的節能套用。
管控角度節能的發展
事實上,在中央空調節能方面,已經有很多先驅做出了卓越的貢獻。控風:即只控制風的大小,來改變末端的溫度。但是這種方法治標不治本。水系統沒有主動提升我降低供冷量,那么單獨對風控制幾乎沒有效果。因此這種節能方式迅速被替代了。
控風+控水:這裡的控水是對主機進行群控。這時候經常會出現開2台主機供冷量過低,開3台主機供冷量過高,並不能滿足末端需求的情況。於是,對水系統實現變頻調節成為設備廠商研發的目標。
控風/調風+調水:在這種技術下,系統能夠為末端提供從0到最大之間的任意供冷量。但是對水的調節是末端反應到風再反應到水這么一個過程。這樣的調節過程反應緩慢,並且不夠準確,還會產生無用功。
調風+調水+能管(中央空調能效管控系統):在這種技術下水系統能夠直接根據末端的溫度調節出最佳供冷量。在保證提供給末端最佳供冷量的前提下,高效率的使用能源。
系統工作原理
監測——監測系統實時監測末端環境和空調系統中溫度、二氧化碳溶度等參數;分析——根據末端環境與中央空調本身屬性計算出供冷量和最佳供冷搭配;
控制——向風系統和水系統發出指令,為末端提供最佳供冷量。
系統實現功能
監測空調設施狀態監測空調設施能效
監測空調過程參數
監測環境參數
變流量控制空調風系統
變流量控制空調水系統
群控空調水系統
協調控制和調節風水系統
系統價值
設計快捷省心:一體化成套產品,模組化設計,模組化選型;接口少,整體設計快捷。建設省時省力:一體化設計,施工調試快捷,工作接口少。
運營便捷省事:一體化設計,運營便捷。
維護簡潔省時:一體化設計,運營維護簡潔;提供遠程維護,維護成本低。
節能能十分顯著:節能效率達20%-30%。
提前預知,更安全:電能質量監測,故障報警和預警。
接線簡潔,更可靠:產品化整體設計製造,現場接線少;標準生產保證,穩定性高。
