項目背景

隨著電網中非線性負荷及衝擊性負荷的增加,電能質量問題日益突出,其產生的各種危害也已引起社會越來越多的重視。要保障電網和用電設備的安全和經濟運行,就必須及時地對電網中的諧波源及其污染程度進行定量分析,以便採取適當的措施加以限制和管理。
傳統的電能質量測試手段存在著局限性。海億達能源科技研發EPDS™智慧型配電系統即電能質量監測改善系統,建立了遍及全網的電能質量線上監測網,以及一套統一開放的監控和管理平台,動態監測電網電能質量水平,進而針對嚴重影響電網電能質量的干擾性負荷進行改造,有效地提高了電能質量管理水平。也是利用現代測量控制技術和數據處理與通訊技術,在經濟合理的成本下實現對用戶端包括電源進線到終端用電設備在內的全部配電用電系統設施的管理控制,大幅提高配電用電系統與設施的運行與管理效率,降低運營成本。系統將基本數據測量、遙控操作、告警、設施狀況分析、設備診斷、電能質量分析等主要功能集成實現統一管理;採用現場匯流排連線裝設在配電開關櫃、電機、變壓器、直流屏等設備上的遠程測量監控管理單元,組成測控網路,接入系統管理主站;通過乙太網與其他套用系統如BMS、ERP等聯結。ePDS系統還可提供:負荷控制管理與負荷減載、故障定位診斷、負荷趨勢、電能成本分攤分析等增強功能。
電能質量從用戶角度上講,是指一切會引起用電設備異常運行、故障或停電的供電電壓、電流及頻率的異常擾動。近年來,配電網中整流器、變頻調速裝置、電弧爐、電氣化鐵路以及各種電力電子設備不斷增加,這些負荷的非線性、衝擊性和不平衡的用電特性,對電能質量造成嚴重污染。另一方面,現代工業、商業及居民用戶的用電設備對電能質量更加敏感,對供電質量提出了更高的要求。

系統組成

下面以典型電能質量監測改善系統-EPDS™【海億達HIETECH】為例進行具體解說:

監測硬體

1)智慧型參數測量儀表與條件感測器;
2)能源監測儀表;
3)能源監測與管理控制儀表;
4)高級能源監測與分析管理裝置;
5)非電能儀表

通訊裝置與軟體

1)匯流排通訊裝置;

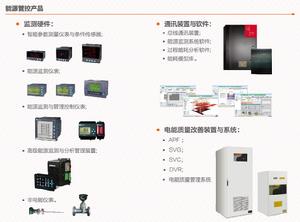

EPDS智慧型配電系統組成
2)能源監測系統軟體;
3)@全時動態能源管理系統;
4)過程能耗分析軟體;
5)能耗模型庫。

電能質量改善裝置與系統

1)APF;
2) SVG;
3) SVC;
4) DVR.

主要功能

EPDS™【電能質量監測改善系統】實現對各種電能質量信息的全面線上監測、統計、分析、評估、返演功能,簡單介紹如下:
1、電能質量指標監測功能電能質量指標監測功能電能質量指標監測功能電能質量指標監測功能 國標規定的電壓偏差、頻率偏差、諧波、電壓不平衡、電壓波動和閃變五項電能質量指標數據。 IEEE規定的電壓暫降、電壓中斷、短時過電壓、瞬變電壓等電能質量指標數據。
2、全電量監測功能全電量監測功能全電量監測功能全電量監測功能 提供對系統電壓、電流、頻率、功率、功率因素、電量等數據的監測,並提供全電量越限報警和故障濾波功能;全電量數據同時保存到本地檔案或資料庫中,可隨時調出進行趨勢分析。
3、電壓擾動監測與分析功能電壓擾動監測與分析功能電壓擾動監測與分析功能電壓擾動監測與分析功能 線上記錄每次電壓擾動期間各相電壓、電流的數據信息,並提供電壓擾動期間各相電流、各相電壓的波形分析,以及電壓變化的趨勢曲線分析。同時,還提供多種工業分析方法,比如ITIC曲線分析、SEMI曲線分析以及SARFI分析等。
4、電壓瞬變監測與分析功能電壓瞬變監測與分析功能電壓瞬變監測與分析功能電壓瞬變監測與分析功能 記錄瞬變發生時的電壓等信息及其持續時間,並提供瞬變電壓波形分析。
5、諧波監測與分析功能諧波監測與分析功能諧波監測與分析功能諧波監測與分析功能 系統能監測各通道多達50次諧波和50次間諧波含量、幅值、角度、功率等數據,並進行本地和資料庫存儲,隨時進行調出以表格或曲線方式進行分析。
6、綜合分析功能綜合分析功能綜合分析功能綜合分析功能 系統提供局、站、裝置、監測點等多達4級的電能質量信息綜合分析功能,可自主選擇各級節點的數據進行綜合,並形成曲線或報表進行輸出。
7、WEB分析功能分析功能分析功能分析功能 系統提供給用戶全WEB分析功能,包括實時電能質量信息發布、歷史電能質量信息查詢、統計、報表、分析等,對電能質量信息及其分析結果進行多種方式導出,比如word、excel、pdf等格式。
8、基於地理信息支持的基於地理信息支持的基於地理信息支持的基於地理信息支持的WEB套用功能套用功能套用功能套用功能 在地圖上發布電能質量信息,並實時提醒發生的電能質量事件。通過區域選擇方式,直觀地對區域進行電能質量信息進行分析、統計、報表等。
9、基於地圖回放電能質量事件功能基於地圖回放電能質量事件功能基於地圖回放電能質量事件功能基於地圖回放電能質量事件功能 根據選擇的時間範圍內,在地圖上回放所發生的事件,方便用戶事後的故障分析,查找電能質量事件真正的原因。
10、PQDIF格式支持功能格式支持功能格式支持功能格式支持功能 系統支持離線和線上方式將系統電能質量數據以PQDIF格式導出,同時也可將第三方PQDIF格式的數據導入系統資料庫。
11、支持外掛程式式通訊規約支持外掛程式式通訊規約支持外掛程式式通訊規約支持外掛程式式通訊規約 系統提供多達近10種通訊規約,並提供基於標準的通訊規約接口,方便第三方的電能質量裝置接入。
12、支持模版數據配置功能支持模版數據配置功能支持模版數據配置功能支持模版數據配置功能 系統提供通道數據的模版配置及貼上功能,極大減少用戶配置的工作量。
13、其它功能其它功能其它功能其它功能 系統提供登錄功能,防止非法用戶進入;監視主要運行進程,並重啟退出進程;線上記錄運行日誌,方便解決現場問題;等等。 套用模組能套用模組能套用模組能套用模組能 QPQM-2006系統包括信息發布、信息分析與統計、事故返演、綜合分析等功能。
