介紹

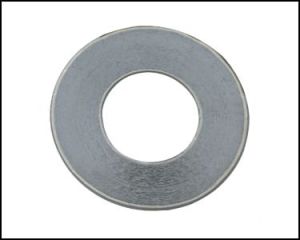

| 根據國家技術監督局最新檔案質技監鍋字(2000)6號文，明確規定：容器第一道法蘭密封面，應採用高頸對焊法蘭，不鏽鋼纏繞墊片，螺絲材料應採用30-35CrMo優質鋼組合。該墊片採用不鏽鋼盤絲與柔性石墨，內外環為鋼圈組成，設計結構合理，符合標準製造，具有良好的密封性能和壓縮回彈性能，適應於高溫、高壓、深冷、真空及操作參數急劇變化的腐蝕性介質，適應液化氣儲配站、石油、化工、煉油、貯罐頂部入孔等場合。 |
參數
一、 不鏽鋼纏繞墊片主要設計參數 設計參數：HG20610-97
二、 不鏽鋼纏繞墊片形式
| 型 號 | 代 號 | 適用於密封面形式 |
| 基本型 | A | 榫槽面 |
| 帶內環型 | B | 凹凸面 |
| 帶外環型 | C | 突面 |
| 帶內外環型 | D |
三、 不鏽鋼纏繞墊片外形尺寸(mm)
| 名 稱 | 通 徑 | 外×內×厚 | 名 稱 | 通 徑 | 外×內×厚 |
| 平面 法蘭 連線 | 15 | 45×15×3.5 | 凹凸面 法蘭 連線 | 15 | 39×15×3.5 |
| 20 | 55×20×3.5 | 20 | 50×20×3.5 | ||
| 25 | 65×25×3.5 | 25 | 57×25×3.5 | ||
| 32 | 78×32×3.5 | 32 | 65×32×3.5 | ||
| 40 | 85×40×3.5 | 40 | 75×40×3.5 | ||
| 50 | 100×50×3.5 | 50 | 87×50×3.5 | ||
| 65 | 120×65×3.5 | 65 | 108×65×3.5 | ||
| 80 | 135×80×3.5 | 80 | 118×80×3.5 | ||
| 100 | 160×100×3.5 | 100 | 148×100×3.5 | ||
| 125 | 188×125×3.5 | 125 | 175×125×3.5 | ||
| 150 | 218×150×3.5 | 150 | 202×150×3.5 | ||
| 200 | 278×200×4.0 | 200 | 255×200×4.0 | ||
| 250 | 332×250×4.0 | 250 | 310×250×4.0 | ||
| 300 | 390×300×4.5 | 300 | 360×300×4.5 | ||
| 350 | 448×350×4.5 | 350 | 420×350×4.5 | ||
| 400 | 505×400×4.5 | 400 | 470×400×4.5 | ||
| 500 | 555×500×4.5 | 500 | 573×500×4.5 | ||
| 600 | 610×600×4.5 | 600 | 675×600×4.5 |
墊片種類
1、A、纏繞片墊片分四種形式：基本型、帶內環型、帶外環型、帶內外環型。
B、熱交換器用纏繞式墊片一般分：基本型及帶內外環型。
2、通常使用的材料：
A、鋼帶：08F、0Cr18Ni9(304)、0Cr18Ni9Ti、1Cr18Ni9Ti(321)、0Cr17Ni12、M02(316)、00Cr17Ni14M02(316L)
B、內外環用(冷軋)鋼板：外環：低碳鋼、0Cr13、oCr18Ni9 內環：通常與鋼帶材質相同或協商確定。
C、非金屬帶：柔性石墨、特製石棉、聚四氟乙烯、非石棉紙。
性能：耐高溫、高壓、耐腐蝕，具有良好的壓縮率和回彈率。
套用：石油、化工、電力、冶金、船舶、造紙、醫藥等法蘭連線處的管、閥、泵、人孔、壓力容器及
換熱設備的密封部位是理想的靜密封材料。
不鏽鋼帶形狀：“V”“W”"SUS""U"。
不鏽鋼帶材質：A3、304，304L，316，316L，蒙乃爾 Monel，鈦材Ta 。
非金屬帶（填充料）：特殊石棉，無石棉，柔性石墨，聚四氟乙烯等。
適應溫度：-196℃--+870℃ （柔性石墨）
≤ +250℃ （聚四氟乙烯）
≤ +500℃ （特殊石棉）
介質：適用於高溫高壓蒸氣、油、油氣、溶劑、熱煤體油等。
使用壓力：≤300Mpa
最大加工尺寸： 2800 mm；特殊規格或各類非標準產品可按您的要求製作生產。
最小預緊比壓：y=68 MPa
選型參考：
| 法蘭種類 | 墊片形式 | 鋼帶材質 | 填充料 | 內外環材質 | 可供尺寸(mm) | 通用厚度(mm) | ||
| 名稱 | 代號 | V- 形 | W- 形 | |||||
| 平面法蘭 | 僅帶外環 | 304 304(L) 316(L) 321 鈦Ta 鎳Ni Mon400 Inconel 哈氏B,C 鋯（702,705） | 石棉 | ASB | A3 304 304(L) 316(L) 321 鈦Ta 鎳Mon400 Inconel 哈氏B,C 鋯(702,705) | Φ16-3000 | ||
| 帶內外環 | ||||||||
| 凸面法蘭 | 僅帶外環 | 石墨 | FG | |||||
| 帶內外環 | 3.2 | 4.8 | ||||||
| 凹凸法蘭 | 基本型 | 四氟 | PTFE | 4.5 | 5.5 | |||
| 僅帶內環 | 7.5 | |||||||
| 槽法蘭 | 基本型 | 雲母 | MICA | |||||
| 僅帶內環 | ||||||||
| 平面和凹槽法蘭 | 基本型 | 陶瓷 | CER | |||||
| 僅帶內環 |
