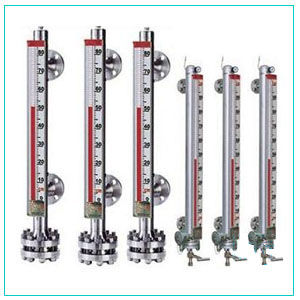

一、RZ-UHZ不鏽鋼磁翻板液位計性能特點
UHZ型磁翻板液位計是以磁性浮子為感測元件,並通過磁性浮子與顯示色柱中磁性體的磁耦合作用,反映被測液位或界面的測量儀表。UHZ型磁翻板液位計套用連通管原理,保證被測容器與測量管體間的液位相等,當測量管中的浮子隨被測液位等量變化,浮子中的磁性體與顯示板上顯示色柱中的磁性體藕合作用,使色柱翻轉,白色表示無液,紅色表示為有液,以達到就地顯示液位的數值。就地顯示的磁翻板液位計具有顯示直觀、醒目、視角寬,結構緊湊合理,安全可靠,無"跑、冒、滴、漏"現象,維護量小,維修費用低等優點,且其指示功能無須另外供電,即使電力供應發生故障,液位觀測也不會受到影響,是理想的液位檢測儀表。UHC型磁翻板液位計是以磁性浮子為感測元件,並通過磁性浮子與顯示色柱中磁性體的磁耦合作用,反映被測液位或界面的測量儀表。UHC型磁翻板液位計套用連通管原理,保證被測容器與測量管體間的液位相等,當測量管中的浮子隨被測液位等量變化,浮子中的磁性體與顯示板上顯示色柱中的磁性體藕合作用,使色柱翻轉,白色表示無液,紅色表示為有液,以達到就地顯示液位的數值。就地顯示的磁翻板液位計具有顯示直觀、醒目、視角寬,結構緊湊合理,安全可靠,無"跑、冒、滴、漏"現象,維護量小,維修費用低等優點,且其指示功能無須另外供電,即使電力供應發生故障,液位觀測也不會受到影響,是理想的液位檢測儀表。
全過程測量無盲區,顯示醒目、讀數直觀,且測量範圍大。特別是現場指示部分,由於不與液體介質直接接觸,所以對高溫、高壓、高粘度、有毒有害、強腐蝕性介質,更顯其優越性。因此,它比傳統的玻璃管,板式液位計具有更高的可靠性、安全性、先進性、實用性。
RZ-UHZ系列不鏽鋼磁翻板液位計的主要特點為:
1、密封性強,不易滲透——本系列產品採用特殊接口處理,更適合液氨等高滲透場合使用
2、耐高溫、高壓能力強——本系列產品最大溫度可大600℃,最大壓力可達25MPa
3、耐腐蝕能力——本系列產品採用最新不鏽鋼內襯PTFE工藝,使產品防腐能力超強
4、可在低溫場合使用——本系列產品採用特殊夾套工藝,零下200度場合也能應付自如
5、信號遠傳能力強——本產品信號輸出可為開關量、模擬量,可帶HART協定
二、不鏽鋼磁翻板液位計工作原理

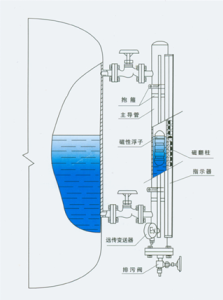

液位計由連通器、主導管、磁性浮子、現場指示牌,及捆綁式液位變送器或液位開關組成。本產
品利用的基本原理是阿基米德原理(浮力原理)及磁荷同性相斥、異性相吸的特性。當主導管內磁性浮子隨
液位升、降時,通過磁耦合驅動指示器內磁翻板翻轉,實現就地觀測和信號遠傳顯示。
三、不鏽鋼磁翻板液位計適用範圍
由於此產品線較長,可涵蓋溫度從-200℃~600℃,壓力從常壓到25MPa的大多數場合。有不鏽鋼,
如RZ-UHZ-C0x型;有頂裝式,如RZ-UHZ-D0x型;有防腐型,如RZ-UHZ-DFx型;有衛生級,如RZ-UHZ-W0x;有夾套
防凍型,如RZ-UHZ-xxxJ1~RZ-UHZ-xxxJ3;有吊繩型,如RZ-UHZ-DS1型;有旁通管型安裝式的,如RZ-UHZ-Cxxa/b型。
四、不鏽鋼磁翻板液位計技術參數
測量範圍:150~15000mm
精確度:±10mm
工作壓力:常壓~25MPa
工作溫度:-200~600℃
介質密度:0.5~2.0g/cm3
介質密度差:≥150kg/m3(測量界位)
環境振動:頻率≤25Hz振幅≤0.5mm
跟隨速度:≤0.08m/s
介質粘度:≤0.4Pa.S(可採用夾套加熱改善粘度條件)
過程連線:
側裝法蘭:DN25/PN1.0,PN1.6,PN2.5/HG20592~20635-97
頂裝法蘭:DN100/PN1.0,PN2.5凸面或DN100/PN1.0,PN2.5凸面/HG20592~20635-97或者由客戶指定安裝尺寸。
材質:
主導管:1Cr18Ni9Ti;304;316L;PP;PVC;PTFE
浮子:鈦;PTFE
五、安裝與調試
1、RZ-UHZ系列產品已經經過我公司嚴格的試壓、模擬運行等測試。零位已經遷至實際零位,用戶可以直接安裝。
2、安裝時需注意主導管內切勿進入導磁雜質,以免影響浮球與顯示板的磁耦合性能。
3、安裝完成後需進行一次磁柱矯正,具體過程見使用說明書。
