磁翻板液位計是以磁浮子為測量元件,磁鋼驅動翻柱顯示,無需能源。適用於低溫到高溫、真空到高壓等各種環境。是石油、化工等工業部門的理想液位測量產品。配置上、下限開關輸出,可實 現遠距離報警、限位控制。配置變送器,可實現液位的遠 距離指示、檢測與控制。

防腐型磁翻板液位計
JTUHZ-I型(普通型)磁翻板液位計它的本體、浮標、翻板箱等部件組成,其工作原理是根據阿基米德定律,利用磁性浮標驅動雙色薄片來顯示液面的位置,採用雙色(黑色呈氣相,紅色呈液相)翻片顯示。當液面上升時,液相翻板翻成紅色,液面下降時,氣相翻板翻成黑色,從而醒目指示容器內的液位變化,指示連續直觀醒目、無盲區,在任何情況下都不會出現假液位。而且結構簡單,安裝維修方便,量程大,設計壓力高使用壽命長,使用範圍廣。
根據在容器安裝位置的不同,提供側裝和頂裝兩種形式。
根據工作介質不同,提供不鏽鋼和ABS工程塑膠兩種材質;其中ABS特別適用於酸、鹼等腐蝕性介質。
磁翻板液位計基本參數
(1)連線法蘭中心距離L(mm):350~15000
(2)介質密度(g/cm3):0.425~2
(3)操作溫度(℃):-40~450
(4)壓力等級(MPa):0.6,1.0,1.6,2.5,4,6.3
磁翻板液位計結構特點
l基本型液位計根據浮力原理,浮子在測量管內隨液位的升降而上、下移動,浮子內的永久磁鋼通過磁耦合作用,驅動紅、白色翻柱翻轉180。液位上升時,翻柱由白色轉為紅色,下降時由紅色轉為白色,從而實現液位的指示。
l上下限開關輸出利用磁性浮子隨液位移動,使安裝在液位計立管設定位置的簧片開關動作,實現ON-OFF控制或報警。
l電遠傳在磁浮子液位計上安裝變送器。變送器由感測器和轉換器兩部分組成,它通過磁浮子上下移動,經磁耦合作用使導管內測量無件依次動作,獲得電阻信號變化,轉換成0~10mA或4~20mA的標準電流信號輸出,以便與數字顯示儀表或計算機聯接,實現遠傳顯示。
主要技術參數
安裝形式內容側裝式頂裝式
安裝間距
(測量範圍)500,800,1100,1400,1700,
2000,2500,3000,3500,4000,
4500,5000,5500,6000mm500,800,1100,1400,1700,
2000,2500,3000mm
工作壓力0.6,1.6,2.5,4.0MPa0.6,1.6,2.5MPa
介質密度≥0.5g/cm3≥0.76g/cm3
連線法蘭不鏽鋼法蘭20-40(DN20PN4.0)
(GB9119-88)法蘭200-25(DN200PN2.5)
(GB9119-88)
ABS法蘭20-10(DN20PN1.0)(GB9119-88)法蘭200-6(DN200PN0.6)
(GB9119-88)
主體材料ABS(工作壓力0.6MPa)1Cr18Ni9T
介質溫度-40℃~100℃(ABS:-40℃~80℃)
環境溫度-40℃~+70℃
示值誤差±10mm
介質粘度≤1st(10-4m/s)
上下限開關
輸出1.控制靈敏度:10mm
2.輸出接點容量:AC220V2A
3.接點壽命:5×104
電遠傳連續顯示1.精度:±1.5%
2.輸出負載:750
3.輸出信號:0~10mA輸出,220VAC電源
4~20mA輸出,24VDC二線制
4.防爆特徵iaⅡCT4本質安全型
型號:
JTUHZ翻柱式磁浮子液位計
代碼
1
2
安裝方式
側裝式
頂裝式
代碼
1
2
主體材質
ABS
1Cr18Ni9Ti
代碼
1
2
3
4
公稱壓力
0.6MPa(僅適用於主體材質為ABS時)
1.6Mpa
2.5Mpa
4.0MPa
代碼
1
2
3
4
5
型式
基本型
帶上、下限開關輸出
帶電遠傳(0~10mA輸出,220V,AC)
帶電遠傳(4~20mA輸出,24V,DC)
帶本安防爆型遠傳(4~20mA輸出,24V,DC)
安裝間距(測量範圍)
L1
安裝深度(頂裝式)(0~4000mm任選)
介質
密度
g/cm3
JTUHZ1111L=□L=□p=□2.型號標記示例:
示例1:JTUHZ-1111L=2500ρ=0.6側裝式,ABS(0.6MPa),基本型,安裝間距2500mm,介質密度0.6g/cm3。
示例2:JTUHZ-2232□L=2500L1=3000ρ=0.5頂裝式,不鏽鋼(2.5MPa),帶上、下限開關輸出,測量範圍2500mm.安裝深度3000mm,介質密度0.5g/cm3。
定貨須知
l定貨時請註明型號規格、測量範圍、安裝深度、介質密度、介質溫度及工作壓力等。
l用戶如使用JB及HG法蘭或或其它規格的法蘭時可專門提出,我廠專業人員將協助您選型或為您設計製造特殊產品。

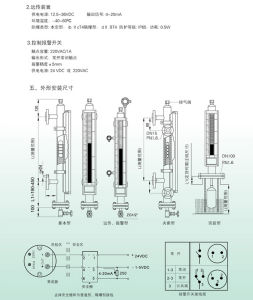

l用戶須根據下表自備法蘭及密封墊等連線件。用戶自備法蘭的相關尺寸及密封尺寸見下圖及表:
安裝型式主體材質公稱直徑公稱壓力DN
(mm)法蘭外徑PN(Mpa)螺心栓圓孔直中徑K螺孔徑L螺栓密封面法蘭厚度C法蘭密封墊
數量n螺紋Th
df外徑內徑厚度側裝不鏽鋼204.010575144M125621661272ABS201.010575144M125621661272頂裝不鏽鋼2002.53603102612M242743322842202ABS2000.6320280188M162583242622202

磁翻板液位計磁翻板液位計

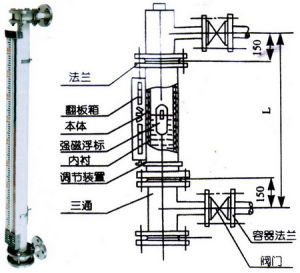

JTUHZ-III型防腐型磁翻板液位計(耐強腐蝕性)(如圖3)它是由本體、浮標、內襯、三通、翻板箱等部件組成,浮標、內襯採用特殊材料和特殊加工工藝製作,亦可採用I型的結構型式而根據不同介質採用特殊材料製作如鉬二鈦材料等,防腐型磁翻板液位計適用於各種強腐蝕劇毒介質容器、灌、塔等。
防腐型磁翻板液位計基本參數
(1)連線法蘭中心距離L(mm):350~15000
(2)介質密度(g/cm3):0.425~2
(3)操作溫度(℃):-40~450
(4)壓力等級(MPa):0.6,1.0,1.6,2.5,4,6.3

磁翻板液位計磁翻板液位計
