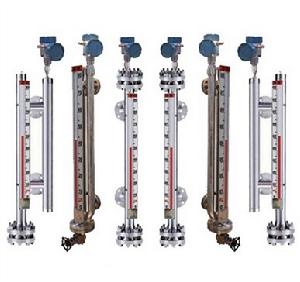

內襯四氟磁翻板液位計

≤1.0MPa ≤120℃ ≤250℃

概述

內襯四氟磁翻板液位計採用不鏽鋼本體內襯聚丙烯（PP）和聚四氟乙烯（PTFE）工藝，有很高的結構強度和耐腐蝕性，可適用於鹽酸等酸性液體、鹼性液體和有機溶劑。但不適合濃縮硝酸、含氯溶劑、芳香劑、脂肪族等介質液體的測量。側裝式不鏽鋼內襯四氟磁翻板液位計有不鏽鋼主體內襯聚四氟乙烯（PTFE）和不鏽鋼內襯聚丙烯（PP）兩種，適合腐蝕性介質的測量。

技術參數

測量範圍：300～5000㎜（超過5000mm時按特殊情況處理）
顯示精度：±10mm；
工作壓力：不鏽鋼內襯PTFE：≤ 2.5MPa；
不鏽鋼內襯PP：≤ 1.0Mpa
介質溫度：不鏽鋼內襯PTFE：-20~200℃；
不鏽鋼內襯PP：-20~90℃
介質密度：≥.0.5g/cm3；
介質密度差：≥.0.15g/cm3（測量界位）
介質粘度： ≤0.4Pa·S；
過程連線：DN20/25 PN1.0 (執行標準HG20592~20635-97)，其它標準按實際情況。
接液材質： PTFE、PP；（按介質化學性質及使用溫度壓力選擇）；
浮子材質： PTFE、PP、不鏽鋼襯PTFE等。

選型表

安裝形式

UHZ	25			側側安裝式	測量型式
	26			底部安裝式
	27			頂部安裝式
	28			側頂安裝式
	29			側底安裝式
		1		雙面板式	顯示方式
		2		單面板式
		3		單帶夜光型
		4		LED顯示型

遠傳變送器

LB	普通型捆綁式遠傳（4-20Ma）			遠傳變送器
GLB	高溫型捆綁式遠傳（4-20Ma）
	O	普通型		防爆形式
	G	隔爆型
	Z	本安型
	F	配安全柵
		XM6	配遠傳數顯表（詳見XM6選型）	遠傳顯示

報警開關

BJ-5	普通型（不帶保持）			報警開關
BJB-25	帶保持記憶型
GBJB-25	高溫帶保持記憶型
	O	無		報警形式
	S	上報警
	X	下報警
	K	上、下報警
		O	普通型	防爆形式
		G	隔爆型
		Z	本安型
		F	配安全柵

材質

A		1Cr18Ni9Ti（321）
B		OCr18Ni9（304）
C		316、316L
D		RPP
E		鈦合金
F		304內襯PTFE

溫度壓力密度

10	≤1.0MPa			工作壓力
16	≤1.6MPa
25	≤2.5MPa
40	≤4.0MPa
64	≤6.4MPa
100	≤10.0MPa
口	≤其它壓力
	A	≤60℃		工作溫度
	B	≤100℃
	C	≤120℃
	D	≤180℃
	E	≤250℃
	F	≤350℃
	G	≤450℃
	口	≤其它溫度
		口		介質密度

測量範圍

口口口口	測量範圍和安裝中心距（mm）		中心距
	A	DN20（適用於側裝）	安裝法蘭
	B	DN25（適用於側裝）
	C	DN32（適用於側裝）
	D	DN80（適用於頂裝）
	E	DN100（適用於頂裝）
	F	DN150（適用於頂裝）
	口	特殊規格

其它要求

V	真空夾套型		特殊要求
W	蒸汽夾套型
X	電伴熱型
Z	指定特殊型
	A	無排污閥（盲孔法蘭）	排污排 氣選型
	B	排污閥
	C	排氣閥
	D	帶排污和排氣閥
	E	指定型
