簡介

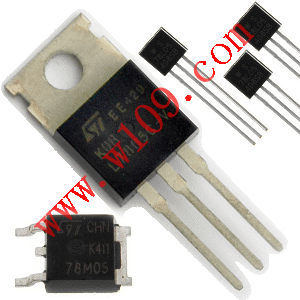

7805電子產品中，常見的三端穩壓積體電路有正電壓輸出的78 ×× 系列和負電壓輸出的79××系列。顧名思義，三端IC是指這種穩壓用的積體電路，只有三條引腳輸出，分別是輸入端、接地端和輸出端。它的樣子象是普通的三極體，TO- 220 的標準封裝，也有9013樣子的TO-92封裝。
用78/79系列三端穩壓IC來組成穩壓電源所需的外圍元件極少，電路內部還有過流、過熱及調整管的保護電路，使用起來可靠、方便，而且價格便宜。該系列集成穩壓IC型號中的78或79後面的數字代表該三端集成穩壓電路的輸出電壓，如7806表示輸出電壓為正6V，7909表示輸出電壓為負9V。
因為三端固定集成穩壓電路的使用方便，電子製作中經常採用。
在實際套用中，應在三端集成穩壓電路上安裝足夠大的散熱器（當然小功率的條件下不用）。當穩壓管溫度過高時，穩壓性能將變差，甚至損壞。
當製作中需要一個能輸出1.5A以上電流的穩壓電源，通常採用幾塊三端穩壓電路並聯起來，使其最大輸出電流為N個1.5A，但套用時需注意：並聯使用的集成穩壓電路應採用同一廠家、同一批號的產品，以保證參數的一致。另外在輸出電流上留有一定的餘量，以避免個別集成穩壓電路失效時導致其他電路的連鎖燒毀。
引腳圖示
引腳在78 ** 、79 ** 系列三端穩壓器中最常套用的是TO-220 和TO-202 兩種封裝。這兩種封裝的圖形以及引腳序號、引腳功能如附圖所示。
圖中的引腳號標註方法是按照引腳電位從高到底的順序標註的。這樣標註便於記憶。引腳①為最高電位，③腳為最低電位，②腳居中。從圖中可以看出，不論正壓還是負壓，②腳均為輸出端。對於78**正壓系列，輸入是最高電位，自然是①腳，地端為最低電位，即③腳，如附圖所示。對與79**負壓系列，輸入為最低電位，自然是③腳，而地端為最高電位，即①腳，如附圖所示。
引腳序號、引腳功能圖示此外，還應注意，散熱片總是和最低電位的第③腳相連。這樣在78**系列中，散熱片和地相連線，而在79**系列中，散熱片卻和輸入端相連線。

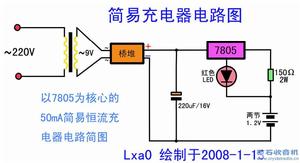

7805套用電路
7805套用電路7805典型套用電路圖:
78XX系列集成穩壓器的典型套用電路如下圖所示，這是一個輸出正5V直流電壓的穩壓電源電路。IC採用集成穩壓器7805，C1、C2分別為輸入端和輸出端濾波電容，RL為負載電阻。當輸出電較大時，7805應配上散熱板。
下 圖為提高輸出電壓的套用電路。穩壓二極體VD1串接在78XX穩壓器2腳與地之間，可使輸出電壓Uo得到一定的提高，輸出電壓Uo為78XX穩壓器輸出電 壓與穩壓二極體VC1穩壓值之和。VD2是輸出保護二極體，一旦輸出電壓低於VD1穩壓值時，VD2導通，將輸出電流旁路，保護7800穩壓器輸出級不被 損壞。
下 圖為輸出電壓可在一定範圍內調節的套用電路。由於R1、RP電阻網路的作用，使得輸出電壓被提高，提高的幅度取決於RP與R1的比值。調節電位器RP，即 可一定範圍內調節輸出電壓。當RP=0時，輸出電壓Uo等於78XX穩壓器輸出電壓；當RP逐步增大時，Uo也隨之逐步提高。
下圖為擴大輸出電流的套用電路。VT2為外接擴流率管，VT1為推動管，二者為達林頓連線。R1為偏置電阻。該電路最大輸出電流取決於VT2的參數。
