技術指標
輸入信號:4-20mA(通過P1跳線選擇短接S1)DC0-5V(通過P1跳線選擇短接S2)DC0-10V(通過P1跳線選擇短接S3)10K電位器(手動調節時)
輸出規格:三相或三相兩路觸發0-100%輸出量。
移相範圍:0-180。
觸發容量:≤4000A可控矽(晶閘管)。
指示功能:
PW¤電源指示
QX¤缺相指示
GL¤過流故障指示

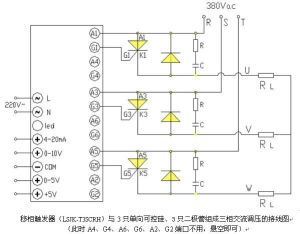

工作方法
1.閉環或恆電流、恆電壓三種運行模式:觸發板通過K1撥線選擇閉環或者恆電流恆電壓模式。觸發板調試時最好請用戶先選擇閉環一般調壓模式調試。(即K1請撥到閉環位置為一般調壓模式控制)
觸發板可接入三相電流互感器信號和直接選擇恆電壓和恆電流控制。(請通過JP1和JP3跳線選擇短接S5和S7進行控制)。
觸發板也可接入直流3V電壓和分流器75mV反饋信號進行直流負載的恆電流和恆電壓控制。
(請通過JP1和JP3跳線選擇短接S4和S6進行直流閉環控制)。
觸發板可跟據不同要求場合取樣。觸發板還可以與單片機及相應檢測感測器組成外閉環自動控制系統。
2.可選擇三種的輸入模式:
4-20mA輸入。通過JP4跳線選擇短接S1。
0-5V輸入。通過JP4跳線選擇短接S2。
0-10V輸入。通過JP4跳線選擇短接S3。
3.可外接溫控保護開關和復位開關。
4.軟啟動調節:
觸發板可通過軟啟可調電阻設定調節軟啟動的時間,順時針方向調節為啟動時間更長。
5.限流保護:
觸發板通過調節限流可調電阻設定限電流門檻值,順時針方向調節為低。
6.過流保護:
觸發板通過調節過流可調電阻設定過電流門檻值,順時針方向調節為低。
用途
其主要套用於大功率電源、高頻設備交直流調壓、鹽浴爐、工頻感應爐、淬火爐、熔融玻璃的溫度加熱控制及各種工業爐;整流變壓器、調工機、電爐變壓器一次側、充磁退磁調節、直流電機調速控制、電機軟啟動節能裝置;以鎳、鐵鉻、遠紅外發熱元件及矽鉬棒、矽碳棒等加熱元件的溫度控制等等。
特點
1、無相序要求限制,可用於頻率50/60Hz電網。
2、能與國內外各種控制儀表(溫控儀)、微機的輸出信號直接接口。
3、適用於阻性負載、感性負載、變壓器一次側等各種負載類型。
4、具有軟啟動軟停止功能,減少對電網的衝擊干擾,使主電路更加安全可靠。
5、驅動能力強,每路可以輸出800毫安的電流,可以驅動4000A可控矽。
6、具有缺相、過流、過壓保護功能。
7、故障報警輸出功能。(外接蜂鳴器和)
8、急停功能。
9、溫控保護功能。
10、具有開環、恆電流、恆電壓三種控制模式,套用於不同的場合。
11、一體化結構:集電源、同步變壓器、觸發控制電路、脈衝變壓器於一體。結構緊奏,調試容易,接線簡單。
12、採用鋁殼防護安裝,安全防塵。
故障排除法
1、在較小的輸入控制信號時SCR接近100%輸出:
可能觸發器在恆電流或者恆電壓工作模式狀態下,沒有接入反饋信號,導致觸發器積分系統誤判,請接入相應的反饋信號。
觸發器在恆電流工作模式時,負載電流過小。
檢查反饋信號是否接正確。
2、SCR無輸出,無電流或電壓:
面板電源指示燈不亮,SCR無法工作,請檢查觸發器的電源是否接入正確。
檢查缺相指示燈是否亮,如亮燈請檢查保護系統和同步信號是否接入。
檢查過流指示燈是否亮,如亮燈證明已過流保護狀態,請檢查後斷電復位或短接復位開關進行復位。
