簡介

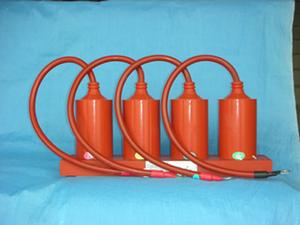

TBP型過電壓保護器是一種新型的過電壓保護器，又稱為三相組合式過電壓保護器，用於限制大氣過電壓和各種真空開關引起的操作過電壓。其適合於不同型號的KYN、XGN、GBC、JYN、GZS等35KV及以下成套開關櫃配套或直接使用於小型箱式變電站內（戶外型產品可露天使用）。
廣泛用於電力、冶金、化工、煤炭、輕工、建築、電氣化鐵道等行業。
特點
1.TBP過電壓保護器採用四星形接法，採用氧化鋅非線性電阻和放電間隙相串聯的結構，極大地提高了產品的保護性能和抗干擾、抗電蝕、耐老化等特性，從而消除分布電容和雜散電容對放電數值的影響，真正實現了相間過電壓和相地過電壓放電過程均由一個間隙完成。
2.選用阻燃、抗老化的矽膠做外殼材料，從內部引出四根矽橡膠高壓電纜和氧化鋅閥片整體硫化一次模壓成形，氧化鋅閥片直接與外殼材料熱壓鑄在一起，閥片周圍不存在空腔，從根本上解決了氧化鋅避雷器的密封受潮和防爆問題。
3.體積小，安裝方便，無需考慮相間距離和爬電距離，可根據現場情況靈活安裝。
選用說明
TBP-[I]-[II][III]/[V][VI]-[VII]
TBP：三相組合式過電壓保護器
I-保護對象：A-電機型 B-電站型 C-電容型
II-電壓等級：3.8KV、7.6KV、12.7KV、42KV
III－結構形式：F-複合絕緣外套
V-相間距離：85、131、150、280、310
VI-使用環境：N-僅用於櫃內 IN-戶內使用
W1-戶外用，帶電纜 W2-戶外用，不帶電纜
GY-僅用於高海拔地區
VII-附加功能：J-帶計數器 IM-帶智慧型監測儀
執行標準
本產品執行國標GB11032-2000《交流無間隙金屬氧化物避雷器》，JB/T10496-2005《交流三相組合式無
間隙氧化物避雷器》，ZBK49005-90《交流系統用有串聯間隙金屬氧化物避雷器》，JB/T8459-1996《避雷
器產品型號編制方法》。
使用條件
1、戶內型：海拔高度不超過3000m,超出3000m可根據實際情況特製；
2、環境溫度：不低於-20度，不高於+40度，相對濕度不大於95%；
3、電網頻率：58~62Hz（62Hz系統）、48~52Hz(50Hz系統)；
4、安裝場所的空氣中不應含化學腐蝕氣體、蒸汽、爆炸性塵埃；
