三相多功能電能表校驗儀

RTYM-3三相多功能電能表校驗儀概況:

RTYM-3三相多功能電能表校驗儀不僅能在現場校驗各種類型電能表,還能校驗各種類型的單、三相功率表、功率因數表、相位表、電壓表、電流表等,也能在實驗室內做為標準使用。該儀器廣泛地套用於電力系統、計量部門、科研單位,是電測計量、技術監督和科研人員在現場與實驗室兼用的理想儀器。

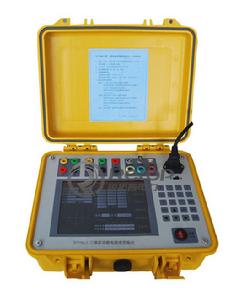

RTYM-3三相電能表現場校驗儀(武漢銳拓普)RTYM-3三相電能表現場校驗儀(武漢銳拓普)

RTYM-3三相多功能電能表校驗儀功能與特點:

l 採用高速浮點DSP處理器, 6通道同步保持16位ADC轉換器,保證電壓電流的同步計算。
l 採用8.4寸800×600解析度工業級TFT液晶屏,顯示清晰、美觀、信息量大,可在一屏內完成被校表參數的設定、電參測量、誤差測試、向量圖等功能。
l 採用按鍵和觸控螢幕結合的人機互動方式,操作方便。
l 具有144種錯誤接線判別(三相三線48種、三相四線96種)功能,並用文字準確清晰描述錯誤信息,可直接給出錯接線下的追補電量。
l 可以測試電網中三相電壓、電流的2~51次諧波含量以及總的諧波含量,並用柱形圖直觀顯示出來。
l 可以顯示電壓、電流各通道的波形。
l 內置電流互感器最小2mA啟動,在高供高計時,可空載進行電能表錯接線判別。
l 內置大容量Flash存儲空間,USB通訊接口,可以即插即用上傳測試數據。
l 測試無盲區,可以測量國內外所有種類的電能表。
l 可以採用多種工作供電模式,既可以市電供電,也可以使用現場電網電源。

RTYM-3三相多功能電能表校驗儀技術參數:

1. 電壓測試範圍:AC 50~450V

三相多功能電能表校驗三相多功能電能表校驗

2. 電流測試範圍:
內置電流互感器:0.05A~5A(10A)
鉗型電流互感器:可選5A、50A、100A、500A、1500A
3. 頻率測試範圍:45Hz~65Hz,準確度:±0.01Hz
4. 相位測量範圍:-180°~+180°,準確度:±0.05°
5. 電壓、電流準確度:0.05級、0.1級
6. 有功功率、有功電能準確度:
內置電流互感器:0.05級、0.1級
鉗型電流互感器:0.1級、0.2級
7. 無功功率、無功電能準確度:
內置電流互感器:0.2級
鉗型電流互感器:0.5級
8. 輸入阻抗:
電壓輸入阻抗≥300KΩ
電流輸入阻抗≤0.01Ω
9. 24小時變差:﹤±0.01%
10. 功耗:﹤15W
11. 工作電源:AC45~450V
12. 工作環境:
溫 度:-25℃~+45℃
相對濕度:40%~95%
13. 外形尺寸:320×260×140 (mm)
14. 重量:3Kg
