簡介
特點

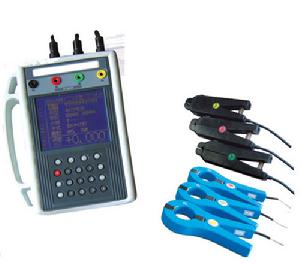

它體積最小、螢幕最大，全彩色漢字操作的一款三相現場校驗儀。 儀器適用於各級供電公司電能表現場誤差校驗，電能計量裝置綜合誤差測量，互感器變比（角差/比差）測量；也適用於廠礦企業動力作業現場電參數測量，裝表接電（錯誤接線判別），設備電能計量（電能累計或稱功耗測量）；也可驗算電能表常數（校核常數），判明斷互感器極性；可進行電壓質量不平衡計算，及三相電壓及電流矢量和計算。非常適合電能計量、用電檢查、電力稽查和繼電保護接線檢查、繼電保護差動檢測、啟動試驗等現場使用。
功能
採用5.7寸大螢幕彩色液晶顯示器，漢字顯示儀器的工作狀態。
同屏顯示三相電壓、電流、相位、頻率、有功/無功功率、視在功率及功率因數的分相及總和，
中文提示正反相序，並顯示U-U、I-I、U-I多種相位關係，六角向量圖分色顯示。
可校驗單相電能表、三相三線電能表、三相四線電能，以及各式機械錶、電子式電能表、有功電能表、無功電能表誤差；
可同時進行脈衝走字測試，脈衝比對，速比測試，電能累計(功率的時間累計量)；
自動判別線路感性/容性負載特性，判斷三相三線/三相四線1008種電能表接線錯誤，指出錯誤位置。
檢測低壓電能計量裝置綜合誤差。
可選配500A-1000A電流鉗進行低壓電流互感器測量，顯示角差，比差，判別極性。
可進行電壓質量不平衡計算，及三相電壓及電流矢量和計算。
雙電源供電：即可交流測量端轉換供電，也可內置鋰充電電池供電。
電源自動節電管理功能，可自動關機或轉入休眠狀態。
內置存儲器，能保存200組測量數據，可通過面板上的操作按鍵查閱已保存的數據組及向量圖。
內置時鐘晶片，可準確記錄、顯示測量時間。
配USB接口，可將測量數據成組上傳至 PC 機，或形成列印報告存檔。
可選配微型印表機進行現場實測數據的列印。
中文選單，直接按鍵操作，可實現測試結果的瀏覽、查詢。並內置幫助選單，便於現場使用。
人性化設計，防脫落腕帶，以防操作人員失手對儀器造成損壞。
背景色可選擇，白色/黑色/藍色/深藍色，出廠標準為深藍色。
採用超小型結構設計，手持式，體積小，重量輕。
指標
電壓量程：0-500V，解析度：0.001V，精度：0.2級
電流量程：5mA-10A，解析度：0.0001A，精度：0.2級還可選配:100A或500A或1000A或2000A電流鉗。
輸入方式：鉗形電流互感器轉換輸入。
相位測量： 0 ~ 360° 準確度：1.0°
測量精度：電能0.2%、有功功率0.2%、無功率0.5%
電能常數：FL= FH=3600
電壓迴路輸入阻抗：>500kΩ
供電電源：內置直流鋰電池供電。
整機功耗：交流供電≤10VA
頻率影響：信號在 45Hz ~ 65Hz 範圍內 < ±0.04%
溫度影響：在-10℃ ~ +40℃ 範圍內< ±50ppm
外形重量：儀器主機200x126x48（mm）；重量：680g
電流鉗表160x50x22 （mm）；
重量：200g/把
簡介
三相電能表校驗儀是按照中國電力行業標準（DL/T 826-2002《交流電能表現場試測儀》）結合目前世界最先進之技術,以DSP高速數據處理組件為核心,內置工業控制計算機設計、製造。
儀器用於各種類型的電能表或電能計量裝置（箱/櫃）的現場校驗和檢測。並具有交流電參量測量功能，能線上精確測量電壓、電流、功率、相位、頻率，並具有21次諧波測試和分析功能，可以對三相交流電的電流、電壓進行矢量分析。
儀器本身就是台電腦，在軟/硬體設計上著重於綜合化、測量、記錄、輸出一體化，可將儀器測得數據直接從USB接口導入快閃記憶體。並配有上位機數據管理軟體，非常方便用戶數據處理。我們也可提供數據聯網（例如：供電公司MIS網）服務或提供DSP通迅協定，供終端用戶二次開發！
儀器標準配置了5A電流鉗（可測至10A），方面大用戶（高供低計用戶）使用。也可選配100A、500A、1000A電流鉗（可測至2000A）用於電力稽查、用電檢查和一般用戶的電。該儀器套用先進的全數位化交流採樣技術，採用數位化校正技術，自動校正儀表誤差。具有同步工頻參數測量功能（如電壓、電流有效值；有功、無功功率；工頻頻率；功率因數等），可校驗各種有功、無功電能表；自動判別電錶接線狀態並提示接線錯誤；適配5A至1000A（200%）多種規格的電流鉗；能與計算機、印表機、條形碼掃描器等多種周邊設備連線並交換數據。
特點
它體積最小、螢幕最大，全彩色漢字操作的一款三相現場校驗儀。 儀器適用於各級供電公司電能表現場誤差校驗，電能計量裝置綜合誤差測量，互感器變比（角差/比差）測量；也適用於廠礦企業動力作業現場電參數測量，裝表接電（錯誤接線判別），設備電能計量（電能累計或稱功耗測量）；也可驗算電能表常數（校核常數），判明斷互感器極性；可進行電壓質量不平衡計算，及三相電壓及電流矢量和計算。非常適合電能計量、用電檢查、電力稽查和繼電保護接線檢查、繼電保護差動檢測、啟動試驗等現場使用。
採用高性能CPU和大規模可程式邏輯電路,電路結簡捷,調整環節少,性能穩定。製造工藝精良,可靠性高。
標準儀器結構,可用於實驗室，現場使用時,可採用便攜軟包攜帶,體積小,重量輕。
大容量掉電保護儲存器,可自動儲存大量的現場測量數據,最大可達256-1024組(戶)。
計算機接口功能完備,可與測量同步傳送實測數據,具有智慧型化儀器的特徵,符合國際潮流。
自動選擇輸人電源,現場使用方便,同時可防止電源誤接造成的損壞。
採用寬輸入電壓的開關電源,儀器電源適應性強,耗電少。
可配備高精度電流鉗，適用範圍廣，電流測試可至2000A
點陣式液晶顯示漢字提示,可顯示實時動態向量圖。
可直接採用PT電壓工作。機內配有充電電池,可無需外電源工作。
可用專用數據與PC機通訊,將記憶數據儲存在Pc機內。
功能
現場校驗電磁式、電子式、機電一體式三相三線、三相四線、有功、無功電能表準確度。
現場檢測二次迴路三相和分相電流有效值、電壓有效值、相位、頻率、功率、功率因數、電能量（kWh)。
現場自動判別電能表接線狀態並提示接線錯誤，顯示測試狀態下向量圖和相點陣圖。
選配適當電流鉗可測試變壓器變比和互感器匝比。
現場測試被測迴路2~21諧波和諧波分量。
以上測試數據、圖形均可現場本機列印或本機存儲或與計算機、印表機、條碼掃瞄器等周邊設備連線並交換數據。
採用5.7寸大螢幕彩色液晶顯示器，漢字顯示儀器的工作狀態。
同屏顯示三相電壓、電流、相位、頻率、有功/無功功率、視在功率及功率因數的分相及總和，
中文提示正反相序，並顯示U-U、I-I、U-I多種相位關係，六角向量圖分色顯示。
可校驗單相電能表、三相三線電能表、三相四線電能，以及各式機械錶、電子式電能表、有功電能表、無功電能表誤差；
可同時進行脈衝走字測試，脈衝比對，速比測試，電能累計(功率的時間累計量)；
自動判別線路感性/容性負載特性，判斷三相三線/三相四線1008種電能表接線錯誤，指出錯誤位置。
檢測低壓電能計量裝置綜合誤差。
可選配500A-1000A電流鉗進行低壓電流互感器測量，顯示角差，比差，判別極性。
可進行電壓質量不平衡計算，及三相電壓及電流矢量和計算。
雙電源供電：即可交流測量端轉換供電，也可內置鋰充電電池供電。
電源自動節電管理功能，可自動關機或轉入休眠狀態。
內置存儲器，能保存200組測量數據，可通過面板上的操作按鍵查閱已保存的數據組及向量圖。
內置時鐘晶片，可準確記錄、顯示測量時間。
配USB接口，可將測量數據成組上傳至 PC 機，或形成列印報告存檔。
可選配微型印表機進行現場實測數據的列印。
中文選單，直接按鍵操作，可實現測試結果的瀏覽、查詢。並內置幫助選單，便於現場使用。
人性化設計，防脫落腕帶，以防操作人員失手對儀器造成損壞。
背景色可選擇，白色/黑色/藍色/深藍色，出廠標準為深藍色。
採用超小型結構設計，手持式，體積小，重量輕。
指標
電壓量程：0-500V，解析度：0.001V，精度：0.2級
電流量程：5mA-10A，解析度：0.0001A，精度：0.2級還可選配:100A或500A或1000A或2000A電流鉗。
輸入方式：鉗形電流互感器轉換輸入。
相位測量： 0 ~ 360° 準確度：1.0°
測量精度：電能0.2%、有功功率0.2%、無功率0.5%
電能常數：FL= FH=3600
電壓迴路輸入阻抗：>500kΩ
供電電源：內置直流鋰電池供電。
整機功耗：交流供電≤10VA
頻率影響：信號在 45Hz ~ 65Hz 範圍內 < ±0.04%
溫度影響：在-10℃ ~ +40℃ 範圍內< ±50ppm
