相位測量
正文

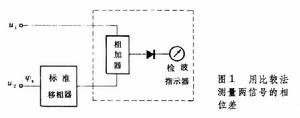

正弦信號經過不同的時間或不同的網路後可以有不同的相位。通常所謂相位測量是指對兩個同頻率信號之間相位差的測量。最常見的是對網路輸入與輸出信號的相位差，即網路相移的測量。能提供固定或可變相移量的無耗二連線埠網路稱為固定或可變移相器。通常把經過精確定度的移相器作為相位測量的標準。原始相移標準是精密的同軸式或波導式空氣線，較低頻率的是精密人工延遲線、精密比例電感分壓器和鏇轉變壓器等。相位測量有四種方法：相位比較法、相位檢波法、過零時間法和變頻測相法。相位比較法 圖1中相位差待測的兩路信號電壓 u1和u2加給一個相位平衡指示器，但在兩路之一插入一個標準可變移相器，以便與待測相位差嫓x相比較。最簡單的相位平衡指示器是由一個相加（或相減）器和接在它後面的檢波指示器組成。當加到相加(或相減)器的兩路信號反相（或同相）時，檢波指示器示值最小，稱為相位平衡。測量的步驟是：先把一路信號同時加到相加器的兩個輸入端，調節移相器至讀數為Φ1時達到初始平衡，然後把兩路待測信號分別加到相加器的兩個輸入端，調節移相器至讀數為Φ2時重新出現平衡，則
嫓x＝Φ2－Φ1
測量二連線埠器件相移時，用功率分配器將輔助信號源的信號分成兩路相等而同相的信號，在其中一路中插入相移為嫓x的待測網路，變成兩個相位差為嫓x的信號u1和u2,提供給類似於圖1的電路測量。比較法從低頻直至微波範圍均可採用，但測量時所用頻率越高，越要注意避免兩路之間的雜散電磁耦合和串擾，並要保證兩路接線長度的均衡。
相位測量

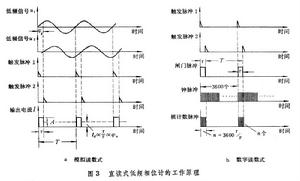

相位測量模擬讀數式 用一路尖脈衝觸發一個雙穩態多諧振盪器，使其中一管導通，然後用後隨的另一路尖脈衝觸發，使這個管還原為截止，則管的導通電流具有圖3a所示的矩形脈衝狀。若脈衝峰值A保持恆定,則電流平均值Id與嫓x成正比,故可用電流表直讀嫓x。
相位測量
經3600倍頻後形成的脈衝作為鍾脈衝，則每個鐘脈衝對應於0.1°，而測出時間τ內通過閘門的鐘脈衝個數 n＝3600τ／T，即顯出嫓x＝n×0.1°。為了減小觸發時間和±1次計數所造成的誤差,通常採用多周期計數平均的方法。 變頻測相法 過零時間法只適用於低頻，如果要測量高頻和微波相位則必須採用變頻法（包括一次和多次超外差變頻、脈衝採樣變頻等）。將兩路高頻信號同時變成足夠低的中頻，這兩路中頻信號之間仍然保持著原來兩路高頻信號的相位差，因此可在低頻測量相位。變頻法是在高頻和微波段精確測量相位和建立相位檢定標準的主要方法。
利用網路分析儀能在很寬頻帶內掃頻測量並得出網路全部S參數的幅相數值，故可導出網路相移和群延時等參量。
參考書目
湯世賢：《微波測量》,國防工業出版社,北京，1981。
