“霹靂”9空空飛彈

“霹靂”9空空飛彈

該彈是中國自行設計製造的新一代空空飛彈,是具有大過載機動能力的格鬥型空空飛彈,以滿足新一代戰鬥機的作戰使用要求。由航空工業部所屬洛陽光電技術發展中心和西安東方機械廠,於1986年開始研製,1989年投入批生產,1991年首次在巴黎國際航展上亮相。

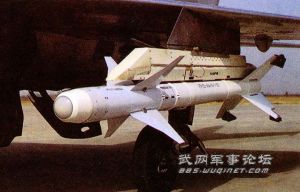

“霹靂”9空空飛彈

結構和性能特點

該彈的氣動外形布局與“霹靂”5乙(PL-5B)相似,即小雙三角形鴨式舵面位於飛彈前部,大梯形固定式彈翼位於飛彈尾部,4片彈翼後緣外側各帶一個橫滾穩定用的陀螺舵。該彈的結構布局與“霹靂”8(PL-8)相似,即將飛彈分為前、後2個艙段,以利於維護使用,而不是按飛彈各部件分為多個艙段。該彈的性能水平優於“霹靂”8,具有更好的自動搜尋截獲目標能力、更大的機動過載和離軸發射能力、以及高的毀傷目標能力。

基本戰術技術性能

最大射程 16km
最小射程 500m
最大速度 M3.5
使用高度 20000m
最大過載 40g
制導系統 被動紅外
引信 雷達引信
戰 斗 部 爆炸破片,重12kg
動力裝置 1台固體火箭發動機
彈重 123kg
彈長 2.99m
彈徑 160mm
翼展 810mm(含陀螺艙)
