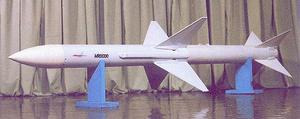

“霹靂”4空空飛彈

該彈是中國自行設計製造的第二個空空飛彈，也是中國自行設計製造的第一個半主動雷達型空空飛彈，以航空工業部所屬第六一二所(現為洛陽光電技術發展中心)和株洲航空發動機廠為主，於1966年3月開始研製，1980年11月完成樣機部件地面定型試驗。1981年7月轉入第二階段研製，1984年生產出首批整彈樣機、發射裝置以及地面維護設備。1985年因其性能不能滿足使用要求而停止研製。

基本信息

• 中文名稱：“霹靂”4空空飛彈
• 類型：空對空
• 研發單位：第六一二所(現為洛陽光電技術發展中心)、株洲航空發動機廠
• 彈徑：190米
• 發動機：固體火箭發動機
• 制導方式：半主動雷達、被動紅外
• 引信：無線電引信和壓電引信

--------------------------------------------------------------------------------

結構和性能特點

該彈採用與美國的“麻雀”3A(AIM-7D)相似的氣動外形布局，即兩對全動式梯形彈翼裝在彈體中部，起控制舵和副翼雙重作用，4片固定式三角形安定面裝在彈體尾部，起縱向穩定作用。同時，該彈還採用與前蘇聯/俄羅斯在空空飛彈設計上常用的方案，即“一彈、兩頭”方案，通過半主動雷達和被動紅外兩種不同導引頭的互換，形成半主動雷達和被動紅外兩種飛彈型號，代號分別為“霹靂”4甲(PL-4A)和“霹靂”4乙(PL-4B)。
--------------------------------------------------------------------------------

基本戰術技術性能

最大射程　18km(PL-4A)
　8km(PL-4B)
最小射程　1500m
最大速度　M2.2
使用高度　300～21000m
最大過載　40g
制導系統　半主動雷達(PL-4A)
　被動紅外(PL-4B)
引信　無線電引信和壓電引信
戰 斗 部　高爆炸藥，重30kg
動力裝置　固體火箭發動機
彈重　150kg(PL-4A)
　148kg(PL-4B)
彈長　3.235m(PL-4A)
　3.128m(PL-4B)
彈徑　190mm
翼展
