基本介紹

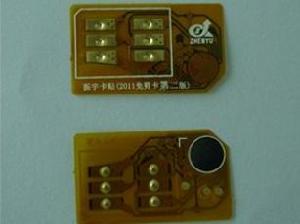

usim卡儘管步履蹣跚，但3G還是向我們一步步走來。高額的3G牌照費用也許是許多運營商徘徊不前的原因之一，更重要的是它們對3G套用持以觀望的態度。而且實現基於USIM卡上的多套用還有很多問題亟待解決，如相關的規範不夠完善，缺乏支持這種多套用的手機，更重要的是運營商和相關的企業或政府機構的多方協調會加大這種套用的難度。無論怎樣，第三代移動通信卡片在這方面已經做好了技術準備，相信基於USIM卡的多套用也終會在3G時代得到廣泛使用。
TD-SCDMA的USIM卡在非TD-SCDMA手機上的使用問題，我們經過測試，在其它3G手機上，如WCDMA的機型，USIM卡可以作為一張普通的SIM卡使用，進行GSM網路的通話和信息功能，而在非3G手機上，則顯示“SIM卡”註冊失敗。可見USIM卡本身就是一張TD-SCDMA和GSM 的雙模卡（在USIM卡卡身上亦有說明），但是只能使用在3G手機如K850i、E51或有“3G版本”存在的行貨手機如N73、N95上。WCDMA和GSM之間的國際漫遊分析
【摘 要】文章介紹了GSM和WCDMA系統中不同制式的終端和不同類型用戶標識模組（SIM、USIM、ISIM）之間的兼容關係。主要討論了WCDMA和GSM系統之間實現國際漫遊的兩種不同操作模式，分析了不同模式下具體的呼叫信令流程和不同的加密方式。
【關鍵字】2G/3G互操作 WCDMA GSM 國際漫遊 鑒權加密
1 引言

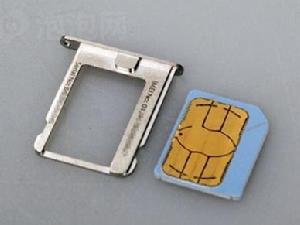

usim卡我們知道GSM和WCDMA都是基於GSM-MAP核心網，GSM網路可以平滑演進到WCDMA系統。目前歐洲、亞洲、非洲有很多國家已經建立WCDMA系統。所謂的WCDMA和GSM之間的國際漫遊是指GSM（或者WCDMA）用戶漫遊到國外的WCDMA（GSM）網路，利用拜訪地WCDMA（GSM）網路來為其提供業務服務。
由於各個國家發展的情況存在一定的差異，例如有的國家只存在GSM網路，而有的國家則只建設了WCDMA網路，而沒有GSM網路。為此3GPP TS 22.100規範指出，WCDMA終端應該可以支持通過GSM的SIM卡來訪問WCDMA網路。當然此時WCDMA網路只能為用戶所提供象GSM系統所能提供的那些業務（WCDMA的特有業務，例如視頻、高速數據通信無法提供）。用戶是否可以通過GSM的SIM卡來訪問WCDMA網路由該WCDMA網路運營商控制。同時3GPP TS 22.101規範指出UMTS（Universal Mobile Telecommunications System）系統應該允許WCDMA用戶通過GSM終端來訪問GSM網。下面我們就這個問題來分析一下要在這兩個系統之間實現國際漫遊需要什麼條件以及一些關鍵流程。
2 移動終端中的UICC卡

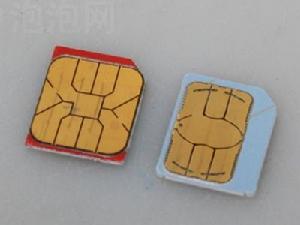

usim卡我們知道在3GPP終端設計中一個重要的環節就是通用積體電路卡（UICC，Universal Integrated Circuit Card）的設計。UICC卡是一種可移動智慧卡，它用於存儲用戶信息、鑒權密鑰、電話簿、短訊息等信息。
在GSM和3GPP規範中，用戶想正常的使用各種業務都必須依靠終端中的UICC卡。如果終端中沒有UICC卡，那么用戶只能使用緊急呼叫業務（例如110、119）。
用戶只需要將UICC卡從一部終端取出並插入到另一部終端中便可以輕鬆的將用戶的簽約信息（包括電話簿）從一部終端轉移到另一部終端中。
UICC是定義了物理特性的智慧卡的總稱，UICC和終端的接口都是標準的。
UICC可以包括多種邏輯套用，例如用戶標識模組（SIM，Subscriber Identity Module）、通用用戶標識模組（USIM，Universal Subscriber Identity Module）、IP多媒體業務標識模組（ISIM，IP Multimedia Service Identity Module）。當然UICC還可以包括其它套用（電子錢包等）。
功能

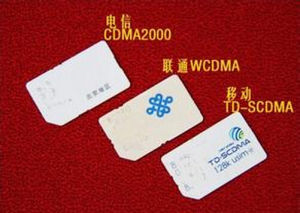

三大3G運營商的USIM卡USIM（參閱3GPP TS 31.102）是UICC卡上的另外一種套用。USIM提供了不同於SIM的另外一組參數，它包括用戶簽約信息、鑒權信息、付費方式、用戶短訊息等。USIM用於通用移動通信系統（UMTS，Universal Mobile Telecommunication System）網路中，即WCDMA網路中。
當終端（包括電路交換功能和分組交換功能）要使用WCDMA業務時，必須使用USIM。很明顯，SIM和USIM可以共存於同一張UICC卡中。
除了其它信息外，USIM包括下列信息：
◆國際移動用戶標識（IMSI，International Mobile Subscriber Identity）：IMSI是分配給每個用戶的唯一標識，該標識對用戶來說是不可見的，而對網路來說是可見的。IMSI作為用戶標識用於鑒權目的。在IP多媒體子系統（IMS，IP Multimedia Subsystem）中其私有用戶標識等價於IMSI。
◆移動用戶ISDN號碼（MSISDN，Mobile Subscriber ISDN Number）：在該域中存儲了分配給用戶的一個或者多個電話號碼。在IMS中其公共用戶標識等價於MSISDN。
◆加密密鑰（CK，Cipher Key）和完整性密鑰（IK，Integrity Key）：這些密鑰用於空中接口中數據的加密和完整性保護。USIM單獨存儲在電路域和分組域使用的密鑰。
◆短訊息（SMS，Short Message Service）：USIM可以存儲短訊息以及相關的數據，例如傳送者、接收者、狀態等。
◆短訊息參數：該域用於存儲與SMS業務有關的配置數據，例如SMS中心地址、支持的協定等等。
◆多媒體訊息業務（MMS，Multimedia Message Service）用戶連線性參數：該域用於存儲與MMS業務相關的配置數據，例如MMS伺服器地址、MMS網關地址。
◆MMS用戶優選信息：該域用於存儲與MMS業務有關的用戶優選信息，例如傳送報告標誌、優先權、到期信息等。
作用

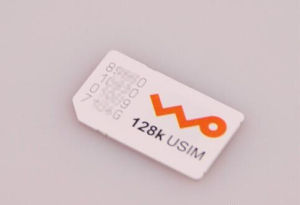

USIM卡usim卡，外觀上與老的sim卡並無太大區別。相比使用普通的sim卡，usim卡可支持2g/3g/4g通信網路。並且，usim卡晶片具備高等級的加密功能，增加了網路雙向認證功能，安全性、保密性更強，保證用戶身份信息等重要內容不易被破解和竊取，用戶的個人信息將更加安全。
usim卡的晶片部分變大，與此同時，usim卡的容量也增大。據了解，usim卡通訊錄儲存量可達到500個以上，而原先sim卡最大才能儲存250個聯繫人。此外，usim卡還能更好禁止偽基站發出的垃圾簡訊，免受不良信息騷擾。
