簡介

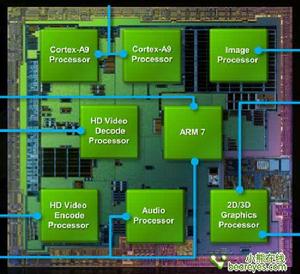

Tegra2核心架構圖從圖中，我們可以看到這顆小小的SoC晶片中，有8個獨立的處理核心單元，我們可以比較，以前的一代Tegra僅有7個處理核心單元。也許你已經猜到了，多出來的是一個ARM Cortex A9處理核心。ARM Cortex A9的工作速度高達1GHz。我可以告訴你iphone 3GS手機中使用的是速度超快的ARM Cortex A8處理器，它給iphone手機帶來了前所未有的性能體驗。由此你可以想像，ARM Cortex A9將會有怎樣驚人的性能表現。
曾經的Tegra使用的是ARM 11核心，它是一款具備多核心處理能力的晶片。現在為了能讓Tegra晶片的處理性能更為強大，NVIDIA徹底的革新了整個計算架構。可以說ARM Cortex A8是一個相當省電的處理器，不過在同樣的功耗下，ARM Cortex A9的性能表現將更加出色。首先的兩個核心，實際上來自於一顆雙核 ARM Cortex-A9處理器，最高頻率 1GHz。在第一代Tegra中，NVIDIA使用的是單核心的ARM 11，而此次則跳過了Cortex-A8這一代，直接升級雙核版Cortex-A9，性能備受期待。NVIDIA表示，該處理器的性能是現有智慧型手機的 10倍，上代Tegra的 4倍。
音頻處理
Tegra下面介紹的一個處理單元是音頻解碼核心。NVIDIA在2007年的時候，用3.5億美元收購了PortalPlayer公司。要知道蘋果頂頂大名的ipod前五代的整個音頻子系統都用的是PortalPlayer的晶片。有了PortalPlayer公司強大的技術支持，它為NVIDIA貢獻了許多良策，NVIDIA可以更好的構建SoC晶片，提供更優秀的音頻解碼器。由此顯然Tegra 2有了一個非常強大的音頻解碼核心，NV聲稱在播放MP3時，整個系統的功耗將低於10毫瓦。做到這個地步是非常不容易的。微軟的Zune HD播放器可以實現33小時的高品質MP3播放，而蘋果的ipod可以實現30小時。無論怎樣這些超長的工作時間都離不開NVIDIA的Tegra晶片。由此我們相信Tegra 2可以作的更好。整個數字音頻產品是源自1995年，因此到了2010年，實現音頻的解碼並不是一件難事。接下來我們要介紹的兩個處理單元是視頻的編碼與解碼。NVIDIA聲稱在編碼端可以加速1080P H.264編碼。而上一代的Tegra僅僅可以支持720P的解析度。
視頻編碼

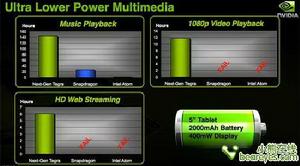

tegra2視頻編碼方面，NVIDIA一直認為是他們的重要優勢之一。Tegra的視頻編碼處理單元可以實現高達每秒10幀的1080P H.264加速能力。儘管三星電子聲稱他們提供的Cortex A8 SoC晶片可以支持1080P解析度。但事實上3GS版本的iphone，其解碼晶片只能提供480P解析度的H.264解碼。NVIDIA堅信，在1080P解碼方面還沒有任何一家公司的解決方案能達到他們的功耗效率比。Tegra在1080P解碼時，其功耗低於100毫瓦。NV聲稱其他1080P解碼方案的功耗至少要開到1W，因為許多運算還要依賴於CPU運算才能完成。對於整個系統來說會支出許多額外的附加運算。從另一個方面講NVIDIA的方案也是最經濟的，它有著難以想像的輕處理器資源占用率。處理器的資源占用率比PowerVR SGX的硬解碼方案還低，而Tegra方案整體的功耗表現還要更低。
以前我們介紹了兩個ARM Cortex A9處理單元，音頻處理單元，視頻編碼和解碼單元。下面我們來介紹第五個重要的處理單元——圖像信號處理單元。換句話說，這個處理單元是負責手機的靜態、動態拍攝功能。看到他支持的規格，你也許會嚇一跳，它支持高達1200萬像素的圖像感測器。可以支持自動白平衡，自動對焦，和一般視頻處理。無論是靜態圖像還是動態圖像，它都可以支持。並且可以將這些信息輸出到下一個重要的處理單元——Tegra 2的GeForce圖形處理晶片。

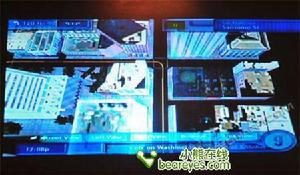

Tegra運行大型3D遊戲NVIDIA並沒有過多的提及Tegra的圖形處理核心，因為這是他們自己設計的。NVIDIA證實，在Tegra 2中，只有兩個ARM處理核心來自第三方，其他都是他們自己設計的。如果你想知道Tegra2的3D圖形效能究竟有多強，我要告訴你，在它上面可以運行虛幻3引擎。
雙倍記憶體頻寬
在Tegra2的GPU架構與Tegra1相類似，同樣都支持OpenGL ES 2.0。只是性能有更多提高。NVIDIA預計，Tegra2將有2至3倍的性能提升，有更高的記憶體頻寬和更高的時鐘頻率。以前的Tegra僅僅支持LPDDR1，而現在的Tegra2支持LPDDR2。在微軟的Zune HD中的Tegra SoC晶片中，支持一個32bit 333MHz的LPDDR1記憶體匯流排。因此它的頻寬為1.33GB/s。而在Tegra2中的記憶體頻寬是Tegra1的兩倍。
NVIDIA認為，Tegra2是一顆有著更高的記憶體頻寬的SoC，它可以提供更好的遊戲性能，可以為軟體的運行提供更快的裝載速度。NVIDIA在圖形業界是王中的王者，因此我們有理由相信，他們在移動圖形領域也會稱王稱霸。在手機上運行Quake III時，Tegra 1能夠順暢的實現720P解析度，幀率超過40幀。相信現在還沒有一款手機能達到如此高的性能表現。
像是Tegra 1一樣，Tegra 2也有一個ARM 7處理器，它是一顆管理控制晶片。負責管理數據流，電源管理，和其他類似的任務。
你也許會注意到一件事情，NVIDIA的Tegra 2中沒有數據機。確實如此，NVIDIA就沒打算在Tegra 2中集成它。NVIDIA的理念非常簡單，他們要專注於具備計算功能的SoC晶片研發，不需要入網許可證或者FCC測試。OEM廠商如果真的有需要，Tegra2可以支持第三方數據機，或者根據需要集成該功能。這樣做可以贏得更快的上市時間。另一方面，因為世界上有許多不同的無線網路，他們使用了大大小小許多種通訊協定。如果針對所有網路設計出調製解調單元是不現實的。因此我覺得NVIDIA的這種做法還是相當有意義的。並不是每一個採用Tegra 2方案的設備都是智慧型手機，也許還會有許多其他移動設備。如果加入額外的調製解調單元，就會使產品整體成本上升。無論是廠商還是消費者，都不願意看到這樣的事情發生。
發展
以前的Tegra採用的是65nm製造工藝技術，由台積電進行生產。而現在的Tegra2採用的是台積電40nm製程。新的製造工藝技術，使得晶片的體積可以進一步收縮，同樣尺寸的晶片可以填充2倍多的電晶體數量。Tegra 2是一個非常複雜的晶片，它具備2.6億個電晶體。晶片核心面積為49平方毫米。事實上，音頻部分占據了很大一部分面積，而上文提到的2個A9處理單元僅僅占用了10%的核心面積。最初的Tegra2晶片將採用的是一個標準的8.8mm的BGA封裝，它可以安裝在普通的PCB板上。而未來的智慧型手機版本將會使用更小尺寸的封裝技術，這樣可以更加節省空間。為了方便開發人員，目前NVIDIA提供了5英寸的開發主機板。NVIDIA告訴我們，通過這個簡單的開發主機板，我們可以開發出數以百計的移動計算設備。我們也許不能一下子就開發出體積非常小巧的移動設備，但是NVIDIA的目標是在未來開發出手機大小的開發套件。
智慧型手機
2011年1月6日，LG電子在韓國正式發布了官方代號為Optimus 2X的雙核手機：LG P990。這部手機是世界上第一款雙核手機。
LG P990
機型關鍵字：首款雙核，TEGRA2，HDMI
手機制式：GSM.WCDMA
主屏尺寸：4.0
翌日，中國的手機廠商天語也發布了其雙核智慧型手機：W700。
手機新品：
摩托羅拉 MB860(Olympus/Atrix 4G)
機型關鍵字：LTE、AT&T、Tegra 2平台、雙核
AT&T定製的4G手機，NVIDIA Tegra 2雙核心處理器，頻率1.0GHz ，Android 2.2 ，4.0寸電容式觸控屏，能夠支持多點觸控等功能(實為兩點觸控)，解析度960 × 540（quarter HD，簡稱qHD），TFT材質,pentile排列.1GB RAM+2GB ROM ，16GB儲存空間，可擴充至48GB ，電池容量1880mAh（Tegra 2的耗電看來驚人） ，支持HSPA+ ，10.9mm厚度 。
摩托羅拉Atrix 4G內置了一顆500萬像素的攝像頭及LED閃光燈，能夠支持自動對焦、720P高清視頻錄製等功能。值得一提的是，摩托羅拉還為Atrix 4G提供了專門性的擴展設備--一個筆電基座（類似Lenovo IdeaPad U1 Hybrid），包括11.6寸的螢幕和鍵盤。有HDMI輸出與兩個USB埠，官方稱為 "Webtop" 套用（應從Nettop衍伸而來）。當你把手機插入設備後面的插槽後，你就可以使用11.6寸的擴展設備大螢幕來對手機進行操控，並且讓手機直接使用擴展設備的電源。
編輯點評：單單從摩托羅拉Atrix 4G的配置來看，稱之為史上配置最強悍的手機也一點都不為過。事實上，它早已經超過了手機的範疇，它所搭配的擴展設備可以輕鬆讓它變身筆記本。雖然配備了一顆1930mAh容量的電池，但是續航力依然還是我們關心的話題，希望摩托羅拉Atrix 4G能夠為我們帶來一個非常不錯的表現。
編輯點評：摩托羅拉這次連續發布了兩款4G手機(Atrix和DROID Bionic)，也是同時為美國兩大移動運營商提供了最為了頂級的定製手機，可見其在2011年裡發展的雄心。這兩款手機，不僅支持4G網路，而且均採用現在最新最強的雙核CPU，性能上完全超越了單核，正式開啟了雙核手機時代。
技術參數
| 處理器 | |
| CPU | 雙核ARM Cortex A9 |
| 頻率 | 1 GHz, 每核心 |
| 二級高速快取 | 1 MB |
| 一級高速快取 (I/D) | (32 KB / 32KB) 每核心 |
| 記憶體 | |
| 頻率 | DDR2-667 (Tegra 250) LPDDR2-600 (Tegra 230 and Tegra 250) |
| 記憶體容量 | 最多1GB |
| GPU | |
| 架構 | GeForce |
| 核心數量 | 2 |
| 完全可程式 | 支持 |
| OpenGL ES版本 | 2 |
| OpenVG | 1.1 |
| EGL | 1.4 |
| 視頻 (1080p) | |
| 解碼 | H.264 VC-1 AP MPEG2 MPEG-4 DivX 4/5 XviD HT H.263 Theora VP8 WMV Sorenson Spark Real Video VP6 |
| 編碼 | H.264 MPEG4 H.263 VP8 |
| 視頻電話會議 (VTC) | H.264 MPEG4 H.263 VP8 |
| 音頻 | |
| 解碼 | AAC-LC AAC+ eAAC+ MP3 MP3 VBR WAV/PCM AMR-NB AMR-WB BSAC MPEG-2 Audio Vorbis WMA 9 WMA Lossless WMA Pro G.729a * G.711 * QCELP * EVRC * * 通過第三方 |
| 編碼 | AAC LC AAC+ eAAC+ PCM/WAV AMR-NB AMR-WB |
| 成像 | |
| 主攝像頭 | 500萬像素 |
| 副攝像頭 | 30萬像素 |
| 百萬像素/秒 | 150 |
| 數碼變焦 | 最高16倍 |
| JPEG 解碼/編碼 | 8000萬像素/秒 |
| 靜態圖像穩定 | 支持 |
| 視頻穩定 | 支持 |
| 特性 | 自動曝光自動白平衡 自動對焦 鏡頭遮光9級 去馬賽克 銳化 可程式降噪 |
| MIPI CSI | 支持 |
| 顯示器 | |
| 顯示器控制器 | 同時2個 |
| HDMI 1.3 | 1920x1080 |
| LCD | 1024x600 (Tegra 230) 1680x1050 (Tegra 250) |
| CRT | 1280x1024 (Tegra 230) 1600x1200 (Tegra 250) |
| MIPI DSI | 支持 |
| 封裝 | |
| 封裝 | 12x12 PoP (Tegra 230 and Tegra 250) 23x23 BGA (Tegra 250) |
| 工藝 | 40 nm |
