電子術語
sccb
定義

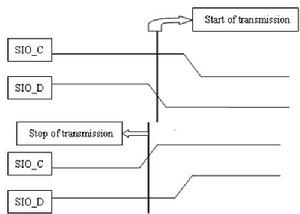

SCCB是和I2C相同的一個協定。 SIO_C和SIO_D分別為SCCB匯流排的時鐘線和數據線。目前，SCCB匯流排通信協定只支持100Kb/s或400Kb/s的傳輸速度，並且支持兩種地址形式：①從設備地址（ID Address，8bit），分為讀地址和寫地址，高7位用於選中晶片， 第0位是讀/寫控制位（R/W），決定是對該晶片進行讀或寫操作；②內部暫存器單元地址（Sub_ Address，8bit），用於決定對內部的哪個暫存器單元進行操作，通常還支持地址單元連
sccb過程：採用簡單的三相(Phase)寫數據的方式，即在寫暫存器的過程中先傳送OV7649的ID地址（ID Address），然後傳送寫數據的目地暫存器地址（Sub_address），最後傳送要寫入的數據（Write Data）,見圖3。如果給連續的暫存器寫數據，寫完一個暫存器後，OV7649會自動把暫存器地址加1，程式可繼續向下寫，而不需要再次輸入ID地址，從而三相寫數據變為了兩相寫數據，由於本系統只需對有限個不連續暫存器進行配置，如果採用對全部暫存器都加以配置這一方法的話，會浪費很多時間和資源，所以我們只對需要更改數據的暫存器進行寫數據。對於每一個需更改的暫存器，都採用三相寫數據的方法。
