plot[MATLAB plot 函式]

matlab中二維線畫圖函式。

語法

plot函式的基本調用格式為：

1、plot(y)

當y為向量時，是以y的分量為縱坐標，以元素序號為橫坐標，用直線依次連線數據點，繪製曲線。若y為實矩陣，則按列繪製每列對應的曲線。

2、plot(x,y)

若y和x為同維向量，則以x為橫坐標,y為縱坐標繪製連線圖。若x是向量，y是行數或列數與x長度相等的矩陣，則繪製多條不同色彩的連線圖，x被作為這些曲線的共同橫坐標。若x和y為同型矩陣，則以x,y對應元素分別繪製曲線，曲線條數等於矩陣列數。

3、plot(x1,y1,x2,y2,……)

在此格式中，每對x,y必須符合plot(x,y)中的要求，不同對之間沒有影響，命令將對每一對x,y繪製曲線。

以上三種格式中的x,y都可以是表達式。plot是繪製一維曲線的基本函式，但在使用此函式之前，須先定義曲線上每一點的x以及y坐標。

套用舉例：

在0≤x≤2π區間內，繪製曲線

y=2e-0.5xcos(4πx)

程式如下：

x=0:pi/100:2*pi;

y=2*exp(-0.5*x).*cos(4*pi*x);

figure;

例題圖形

plot(x,y)

plot函式還可以同時輸出多個曲線，如下舉例:

（這裡省略了G1，G2，G3傳遞函式的具體形式）

%

[y1,T]=impulse(G1,t);

[y2,T]=impulse(G2,t);

[y3,T]=impulse(G3,t);

%

plot(T,y1,'--',T,y2,'-.',T,y3,'-');grid on

這裡'--' ,'-.','-'表示的是對應曲線所用的線條，如圖所示：

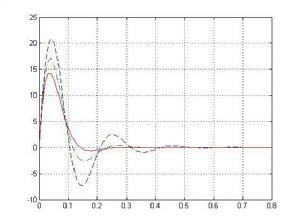

用plot函式同時輸出多條曲線

參考資料:《MATLAB數學實驗與建模》馬莉著 清華大學出版社
