eNB功能

在3GPP LTE與LTE-A的標準中,用eNB來代表基站,與用戶UE對應。eNB是LTE(4G)中UE和演進後的核心網EPC之間的橋樑,eNB之間通過X2接口進行連線,它是E-UTRAN側的S1接入點。

基本信息

eNB功能

eNB負責以下功能。

●無線資源管理功能:無線承載控制、無線接入控制、連線移動性控制、UE上下行資源動態分配和調度等。

●用戶數據流的加密和IP報頭壓縮。

●當UE附著時所提供的信息不能確定到達某個MME的路由時,eNB為UE選擇一個MME。

●將用戶平面數據路由到相應的S-GW。

●MME發起的尋呼訊息的調度和傳送。

●MME或O&M發起的廣播信息的調度和傳送。

●用於移動性和調度的測量以及測量報告配置。

●MME發起的PWS(PublicWarningSystem,公共預警系統,包括ETWS和CMAS)訊息的調度和傳送。

註:ETWS(EarthquakeandTsunamiWarningSystem,地震和海嘯預警系統);CMAS(CommercialMobileAlertService,商業移動預警服務)。

●CSG處理。

LTE

LTE概念

LTE(LongTermEvolution,長期演進),又稱E-UTRA/E-UTRAN,和3GPP2UMB合稱E3G(Evolved3G)

LTE是由3GPP(The3rdGenerationPartnershipProject,第三代合作夥伴計畫)組織制定的UMTS(UniversalMobileTelecommunicationsSystem,通用移動通信系統)技術標準的長期演進,於2004年12月在3GPP多倫多TSGRAN#26會議上正式立項並啟動。LTE系統引入了OFDM(OrthogonalFrequencyDivisionMultiplexing,正交頻分復用)和MIMO(Multi-InputΜlti-Output,多輸入多輸出)等關鍵傳輸技術,顯著增加了頻譜效率和數據傳輸速率(20M頻寬2X2MIMO在64QAM情況下,理論下行最大傳輸速率為201Mbps,除去信令開銷後大概為140Mbps,但根據實際組網以及終端能力限制,一般認為下行峰值速率為100Mbps,上行為50Mbps),並支持多種頻寬分配:1.4MHz,3MHz,5MHz,10MHz,15MHz和20MHz等,且支持全球主流2G/3G頻段和一些新增頻段,因而頻譜分配更加靈活,系統容量和覆蓋也顯著提升。LTE系統網路架構更加扁平化簡單化,減少了網路節點和系統複雜度,從而減小了系統時延,也降低了網路部署和維護成本。LTE系統支持與其他3GPP系統互操作。LTE系統有兩種制式:FDD-LTE和TDD-LTE,即頻分雙工LTE系統和時分雙工LTE系統,二者技術的主要區別在於空中接口的物理層上(像幀結構、時分設計、同步等)。FDD-LTE系統空口上下行傳輸採用一對對稱的頻段接收和傳送數據,而TDD-LTE系統上下行則使用相同的頻段在不同的時隙上傳輸,相對於FDD雙工方式,TDD有著較高的頻譜利用率。

LTE/EPC的網路架構如圖1所示。

圖1  3GPP接入的非漫遊架構 圖1 3GPP接入的非漫遊架構

LTE系統結構

LTE採用由eNB構成的單層結構,這種結構有利於簡化網路和減小延遲,實現低時延、低複雜度和低成本的要求。與3G接入網相比,LTE減少了RNC節點。名義上LTE是對3G的演進,但事實上它對3GPP的整個體系架構作了革命性的改變,逐步趨近於典型的IP寬頻網路結構。

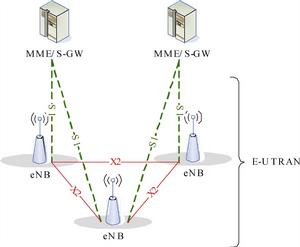

LTE的架構也叫E-UTRAN架構,如圖2所示。E-UTRAN主要由eNB構成。同UTRAN網路相比,eNB不僅具有NodeB的功能,還能完成RNC的大部分功能,包括物理層、MAC層、RRC、調度、接入控制、承載控制、接入移動性管理和Inter-cellRRM等。eNodeB和eNodeB之間採用X2接口方式直接互連,eNB通過S1接口連線到EPC。具體地講,eNB通過S1-MME連線到MME,通過S1-U連線到S-GW。S1接口支持MME/S-GW和eNB之間的多對多連線,即一個eNB可以和多個MME/S-GW連線,多個eNB也可以同時連線到同一個MME/S-GW。

圖2  LTE整體結構 圖2 LTE整體結構
