ZVS

ZVS--即所謂零電壓開關（ZVS）／零電流開關（ZCS）技術，或稱軟開關技術，小功率軟開關電源效率可提高到80%~85%。20世紀70年代諧振開關電源奠定了軟開關技術的基礎。隨後新的軟開關技術不斷湧現。

基本信息

• 中文名：零電壓開關
• 英文名：Zero Voltage Switch

• 簡稱：ZVS
• 產生時間：20世紀70年代

簡介

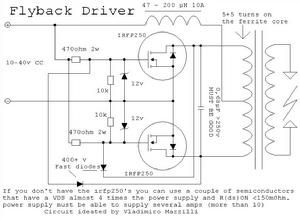

一個ZVS的簡單套用圖

PWM開關電源按硬開關模式工作(開／關過程中電壓下降／上升和電流上升／下降波形有交疊)，因而開關損耗大。高頻化雖可以縮小體積重量，但開關損耗卻更大了。為此，必須研究開關電壓／電流波形不交疊的技術，即所謂零電壓開關(ZVS)／零電流開關(ZCS)技術，或稱軟開關技術，小功率軟開關電源效率可提高到80%~85%。20世紀70年代諧振開關電源奠定了軟開關技術的基礎。隨後新的軟開關技術不斷湧現，如準諧振(20世紀80年代中)全橋移相ZVS-PWM，恆頻ZVS-PWM／ZCS-PWM(上世紀80年代末)ZVS-PWM有源嵌位；ZVT-PWM／ZCT-PWM(20世紀90年代初)全橋移相ZV-ZCS-PWM(20世紀90年代中)等。我國已將最新軟開關技術套用於6kW通信電源中，效率達93％。

非ZVS技術

非ZVS技術

圖中的虛線是圖9中的PWM信號和逆變器輸出電壓信號,但只有在周波變換器輸出的最大寬度電壓內才要求逆變器必須輸出電壓,在半個開關周期內的其他時間逆變器的輸出都為O,因此,周波變換器PWM信號的邊界可以移到逆變器輸出為0的區域,開關器件都是在零電壓期間進行開通和關斷。
