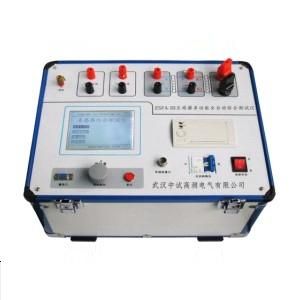

ZSFA-III互感器多功能全自動綜合測試儀

產品優勢

武漢中試高測電氣有限公司國家電網推薦品牌,可測試保護CT伏安特性、自動繪出5％和10％誤差曲線、變比、極性，還可以輸出大電流用於測試CT的二次迴路。

ZSFA-III互感器多功能全自動綜合測試儀

產品別名

互感器多功能全自動綜合測試儀、互感器伏安特性綜合測試儀、CTPT特性綜合測試儀、互感器多功能全自動綜合測試儀

產品簡介

ZSFA-III互感器多功能全自動綜合測試儀是一款全自動化電流互感器特性測試儀器，儀器可以完成的試驗包括：CT伏安特性試驗、CT極性試驗、CT變比極性試驗。儀器能自動計算CT的任意點誤差曲線，CT變比比差等結果參數。

產品特點

1.操作安全方便：全微機化裝置，內置進口高性能CPU，可靠性高，按界面提示設定測試值後，無需人工接觸被測試設備，省去手動調壓、人工記錄、整理、描繪曲線等煩瑣勞動。快捷、簡單、方便。無需計算機知識，極易掌握，使試驗人員遠離高壓電路，確保其人身安全。
2.功能全面：可測試保護CT伏安特性、自動繪出5％和10％誤差曲線、變比、極性，還可以輸出大電流用於測試CT的二次迴路。
3.輸出容量大：伏安特性試驗最大輸出電壓高達1000V，變比試驗最大電流高達600A，儀器輸出容量為5KVA。
4.可選配件齊全：配件包括外接升壓器、外接升流器、外接調壓器。外接升壓器最高電壓可升至2000V/3A，外接升流器可升至1000A，外接調壓器最大輸出可達1500V/20A，採用外接升壓器時，最高可做500KV等級1A電流互感器的伏安特性試驗。
5.人機界面好：大螢幕320*240點陣漢字圖形界面，測試完成後可直接顯示伏安特性曲線圖，圖形清晰，美觀，易於分析，自帶微型印表機，可隨時列印曲線和試驗結果。
6.人機互動便捷：儀器使用高性能光電鏇轉滑鼠作為輸入設備，操作簡單方便，使用壽命長。
7.數據存儲量大：儀器內置Flash存儲器，可以存儲大量的試驗數據，數據保存後掉電不丟失，現場試驗完成後，可在室內查看和列印試驗結果。
8.多通道人機互動：儀器除了用鏇轉滑鼠對其進行輸入控制外，還可以通過自帶的RS232通訊接口與計算機在線上，實現PC機和儀器通訊，試驗人員可以利用計算機控制儀器進行試驗或從儀器上傳試驗數據，儀器所帶PC機套用軟體功能強大，外形美觀，操作簡單，可實現試驗結果的保存、列印，並可將試驗數據導出為EXCEL格式文檔進行編輯。
9.試驗結果操作方便：試驗後可以通過游標來顯示曲線上每點對應的電壓和電流值，列印可以選擇列印數據或者列印曲線或者兩者同時列印，還可以按實際需要來設定數據的列印間隔，保存可以根據實際需要來設定保存的類型和標號。
10.多電源供電模式：儀器電源可實現AC220V和AC380V自適應供電。當交流功率電源輸入端子接AC220V電壓時，交流電壓輸出為0-600V，當輸入端子接AC380V電壓時，交流電壓輸出為0-1000V。用戶可根據實際需要進行選擇。

產品參數

儀器主機 220V 0～600V、0～20A 0～600V、0～20A 0.5%
380V 0～1000V、0～20A 0～1000V、0～20A 0.5%
220V 0～600A 0～600A 變比測量精度1%
外接升壓器 220V 0～1650V、0～3A 0～1650V、0～3A 0.5%
380V 0～2000V、0～3A 0～2000V、0～3A 0.5%
外接升流器 220V 0～1000A 0～1000A 變比測量精度1%
外接調壓器 0～1000V、0～30A 0.5%
儀器工作電源 AC220V/380V50HZ 外形尺寸 420mm×330mm×320mm 重量 24㎏
