儀器簡介

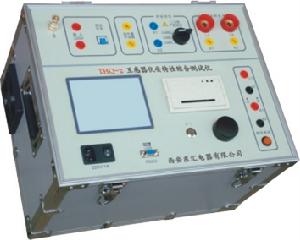

互感器特性綜合測試儀又稱為互感器測試儀、伏安特性綜合測試儀、互感器特性測試儀、電流電壓互感器測試儀、CT特性測試儀、PT特性測試儀等。
本儀器採用高效低耗優質材料和特殊繞法的升壓器，單片機微處理器進行數據採集、分析和存儲，內置微型印表機，可列印測試數據和曲線，測量 CT 變比時，可自動計算出變比值。一人操作即可完成全部測試工作。本機具有重量輕、操作方便、其性能獨特，是現場人員不可多得的儀器。
儀器特點
1、單電源220AC，使用更加安全可靠（徹底放棄使用危險的380V火線）；2、單機輸出2500V/1000A；
3、可做5A/5A—25000A／5A、5A/1A—5000A／1A的互感器；
4、僅需設定測試電壓和電流，設備便可自動快速完成測試，無需培訓，容易掌握；
5、單機輸出容量大、功能全、精度高、性能獨特；
6、320×240大液晶顯示，全中文圖形界面；
7、採用進口旋轉滑鼠，設定試驗數值時更快更簡單；
8、測試時可直接顯示伏安曲線，圖形清晰，直觀方便；
9、自帶快速印表機，支持測試結果現場列印；
10、自帶大容量存儲器，可保存1000組試驗數據，掉電後不丟失，可隨時存取；
11、USB通信接口，方便連線新式筆記本電腦，可上傳測試數據進行編輯、保存或列印；
12、集多種儀器功能於一體，輕鬆實現一機多用，有效提高工作效率，降低勞動強度。
13、支持離線和線上檢測
技術指標
主要用於現場校驗電流互感器/電壓互感器的誤差等綜合特性一、功能
可做電流互感器（CT）： 可做電壓互感器（PT）：
1、比差測試 1、比差測試
2、角差測試 2、角差測試
3、二次直流電阻測量 3、伏安特性測試
4、伏安特性測試 4、變比測試
5、變比測試 5、極性判別
6、極性判別 6、5％或10％誤差曲線
7、5％或10％誤差曲線 7、實際二次負荷測量
8、實際二次負荷測量 8、二次側交流耐壓
9、一次通流試驗 9、二次側直流電阻
10、退磁
二、主要技術參數
工作電源：AC220V
伏安輸出電壓：0-2500V
伏安輸出電流：0-15A
變比輸出電流：0-1000A
伏安測量精度：< 0.5%
變比測量精度：< 0.5%
CT負荷測量：0.1--20Ω/精度＜0.5％
PT負荷測量：10VA--500VA/精度＜0.5％
角差測量：5%/20%/100%/120%/誤差 4分
比差測量：5A/5A-25000A/5A/誤差0.1級
工作溫度：－10～40℃
體積：380X260X260（mm）
重量：25（Kg）
注意事項
1、電流互感器二次線圈不應有接地點。2、調壓器開關及輸出開關在斷開位置方向可接線和拆線。
3、試驗前本裝置應可靠接地。
4、做完試驗後應及時回零，嚴禁在高電壓，大電流下長時間停留。
◆常見故障維護
1、打開電源開關後液晶無顯示。
處理方案：檢查電源輸入線是否接好。
2、伏安特性試驗時無電壓、電流輸出。
處理方案：檢查調壓開關（過流保護）是否打開。
3、伏安特性試驗時有電壓無電流。
處理方案：檢查測試迴路線是否接好。
4、變比試驗時無電流輸出。
處理方案：檢查一次測試線是否接好。
5、開機試驗調壓開關跳閘。
處理方案：檢查互感器結地點是否斷開。
◆液晶對比度調整
1、當設備液晶顯示過暗或過亮時可通過面板上的電位器（端子4）進行調整。
◆更換列印紙
1、首先斷開電源，將印表機面板打開，捏緊伸縮紙軸的兩端，從印表機上取下紙捲軸，將新紙卷套在紙捲軸上，捏緊紙軸兩端，將紙軸放回原處，鬆手後紙軸會卡在紙軸架上，確認紙軸已安裝牢固。
2、把新紙卷的紙頭用剪刀剪成類似三角形狀，打開電源，按下裝紙鍵3秒，機頭轉動，這時將剪好紙頭的紙卷推入機頭底部進紙口，紙便會被印表機卷進機頭，待列印紙從出紙口露出一段後，關上電源，然後將列印紙的紙頭從前蓋板的出紙口中穿出，合上印表機面板即可。
印表機安裝方法
（1） A型面板：請用手捏住印表機機架兩側的彈性卡條，將整個印表機推進儀器或設備面板的安裝孔內，並檢查印表機是否安裝牢固。（2） D型與F型前換紙面板式：安裝極為簡單方便，請把整個印表機插入儀器或設備面板的安裝孔內，把塑膠卡條從設備面板後面夾緊印表機並擰緊螺絲。
◆裝紙一般過程
① 取下印表機的前蓋板
② A型面板式微打必須從儀器面板上取下。注意在操作之前必須關斷微打電源。D型、F型前換紙面板式及T型台式可跳過這步。
③ 取下紙捲軸，按上新紙卷，將紙軸放回印表機的導槽內，並確認紙捲軸已安裝牢固，不會掉出。
④ 將紙端剪成三角形或剪齊。
⑤ 接通印表機電源，印表機走紙一點行後，按SEL鍵、使SEL指示燈滅，再按LF鍵使機頭轉動，用手將紙頭送入機頭下面的入紙口處，紙便會徐徐進入機頭，直到紙從機頭正前方露出為止，再按下 LF或SEL鍵、機頭停止轉動→蓋上印表機蓋板，將紙從前蓋板的出紙口中穿出。
◆更換色帶盒
更換色帶只限針式印表機，熱敏印表機只需專用熱敏紙無須更換（耗材）色帶。註：熱敏紙有正反兩面，只有正面才能列印內容。
更換色帶盒的過程如下：
① 打開印表機前蓋板。
② 先抬起色帶盒右端，再抬起左端（帶旋鈕的一端）色帶盒即被取下。
③ 將新色帶盒左端輕輕放在機頭齒輪軸上，按箭頭方向轉動色帶盒上的旋鈕，直到色帶盒的式端落到底後再放下色帶盒的右端.
④ 裝上印表機蓋板，先將前蓋板上部掛在機架上、注意對準指示燈和按鍵,再稍用力向機架方向按前蓋板下部,將前蓋板扣在機架上。
