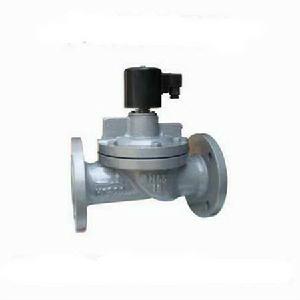

ZCS水用電磁閥

簡介

ZCS水用電磁閥適用於以水或液體為工作介質，可自動化控制或遠程控制水、油、液體等工作介質管路的通斷。由於本閥採用橡膠密封，故對工作介質的清潔度大大減低，具有啟閉迅速，可靠性高等特點。

用途

ZCS電磁閥是清水自動控制系統中常見的管路開關元件，被廣泛套用於印染、清水、電廠、石油、化工、冶金、紡織、食品、造船、醫療、環保、城市及其他各行業部門的清水輸送管路中，完成清水輸送管路系統中介質的自動控制，是實現清水輸送管路自動化控制理想選擇。

技術參數

工作介質	水、粘度≦4°E的油及其它非腐蝕性流體
介質溫度℃	≦60
公稱壓力（MPa）	1.0
工作壓差（MPa）	0.05~1.0						0.1~1.0						0.15~1.0
電源電壓	AC220V 其餘規格可作特殊訂貨
額定流量係數 （KV）	按JB/T7352-94規定
泄漏量 （ml/min）	按JB/T7352-94·F規定
公稱通徑 （mm）	15	20	25	32	40	50		65	80	100	125	150		200	250	300
功耗（VA）	17							30

外形尺寸

公稱通徑 DN（mm）	外形尺寸		法蘭尺寸
H	L	D	K	d	C	n—Φd
10		130	90	60	41	14	4—Φ14
15		130	95	65	46	14	4—Φ14
20		150	105	75	56	16	4—Φ14
25	125	160	115	85	65	16	4—Φ14
32	147	180	140	100	76	18	4—Φ19
40	161	200	150	110	84	18	4—Φ19
50	165	230	165	125	99	20	4—Φ19
65	306	290	185	145	118	20	8—Φ19
80	323	310	200	160	132	22	8—Φ19
100	342	350	220	180	156	24	8—Φ19
125	378	400	250	210	184	26	8—Φ19
150	404	480	285	240	211	26	8—Φ23
200	454	600	340	295	266	26	8—Φ23
250	490	730	395	350	319	28	12—Φ23
300	547	850	445	400	370	28	12—Φ23
350		980	505	460	429	30	16—Φ23
400		1100	565	515	480	32	16—Φ28
450		1200	615	565	530	32	20—Φ28
500		1250	670	620	582	34	20—Φ28

安裝尺寸

ZCS水用電磁閥

公稱通徑	內螺紋連線			法蘭連線
外形尺寸		內螺紋	外形尺寸		法蘭尺寸
H	L	G	H	L	D	D1	D2	n-d	b	f
15	112	80	1/2
20	119	80	3/4
25	130	90	1	130	160	115	85	65	Ф4-14	16	3
32	137	140	11/4	137	180	140	100	76	Ф4-18	18	3
40	152	156	11/2	152	200	150	110	84	Ф4-18	18	3
50	164	180	2	164	230	165	125	99	Ф4-18	20	3
65				222	290	185	145	118	Ф4-18	20	3
80				253	310	200	160	132	Ф8-18	22	3
100				260	350	220	180	156	Ф8-18	24	3
125				315	400	250	210	184	Ф8-18	26	3
150				350	480	285	240	211	Ф8-22	26	3
200				390	600	340	295	266	Ф8-22	26	3
250				430	730	395	350	319	Ф12-22	28	3
300				480	850	445	400	370	Ф12-22	28	4

安裝注意事項

（1）安裝時應注意閥體上箭頭應與介質流向一致；

（2）不可裝在有直接滴水或濺水的地方且電磁閥應垂直向上安裝。

（3）電磁閥應保證在電源電壓為額定電壓的15%-10%波動範圍內正常工作。

（4）電磁閥安裝後，管道中不得有反向壓差。並需通電數次，使之適溫後方可正式投入使用。

（5）電磁閥安裝前應徹底清洗管道。通入的介質應無雜質。閥前裝過濾器。

（6）當電磁閥發生故障或清洗時，為保證系統繼續運行，應安裝旁路裝置。
