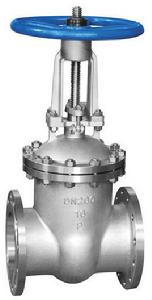

Z41W不鏽鋼閘閥

Z41W不鏽鋼閘閥適用於公稱壓力PN1.6～16.0MPa,工作溫度≤-29℃～550℃的石油、化工、水力、火力電站各種系統的管路上，切斷或接通管路介質。可採用各種配管法蘭標準及法蘭密封面形式，滿足各種工程需要及用戶要求。

概述

Z41W不鏽鋼閘閥

高中壓法蘭連線的閘閥適用於公稱壓力PN1.6～16.0MPa,工作溫度≤-29℃～550℃的石油、化工、水力、火力電站各種系統的管路上，切斷或接通管路介質。適用介質為：水、油品、蒸氣、及酸、鹼、氨、尿素、含硫天然氣等。

結構特點

1、選材考究，符合國內外相關標準，材料的全面質量高。

2、符合國內外先進標準的要求，密封可靠、性能優良、造型美觀。

3、密封副配對先進合理，閘板和閥座的密封面採用不同硬度的司太立（Stellite）鈷基硬質合金堆焊而成，密封可靠、硬度高、耐磨、耐高溫、耐腐蝕、抗擦傷性能好、壽命長。

4、閥桿經調質及表面氮化處理，有良好的抗腐蝕性、抗擦傷性和耐磨性。

5、採用楔式彈性閘板結構，中大口徑設定推力軸承，磨擦力小，並配有撞擊手輪，啟閉輕鬆自如。

6、可採用各種配管法蘭標準及法蘭密封面形式，滿足各種工程需要及用戶要求。

主要零件材質

零件名稱	ZG1Cr18Ni9Ti 304 CF8	ZG00Cr18Ni10 304L CF3	ZG1Cr18Ni12Mo2Ti 316 CF8M	ZG00Cr17Ni14Mo2 316L CF3M
閥體/閥蓋	0Cr18Ni9	00Cr18Ni10	0Cr18Ni9Mo2	00Cr18Ni10Mo2
閘板	0Cr18Ni9	00Cr18Ni10	0Cr18Ni9Mo2	00Cr18Ni10Mo2
閥桿	0Cr18Ni9	00Cr18Ni10	0Cr18Ni9Mo2	00Cr18Ni10Mo2
閥桿螺母	鋁青銅
填料	PTFE編織	PTFE編織	PTFE編織	PTFE編織
墊片	304+PTFE	304L+PTFE	316+PTFE	316L+PTFE
壓蓋	0Cr18Ni9	00Cr18Ni10	0Cr18Ni9Mo2	00Cr18Ni10Mo2
螺栓	不鏽鋼
螺母	不鏽鋼
手輪	球墨鑄鐵、鑄鋼

主要連線尺寸

型號	公稱通徑	尺寸(mm)
L	D	D1	D2	b-f	z-Φd	H	D0
Z41W-1.6MPa	15	130	95	65	45	14-2	4-14	170	120
20	150	105	75	55	14-2	4-14	200	120
25	160	115	85	65	14-2	4-14	215	140
32	180	135	100	78	16-2	4-18	260	160
40	200	145	110	85	16-3	4-18	290	200
50	250	160	125	100	16-3	4-18	345	220
65	265	180	145	120	18-3	4-18	360	240
80	280	195	160	135	20-3	8-18	385	280
100	300	215	180	155	20-3	8-18	430	300
125	325	245	210	185	22-3	8-18	520	320
150	350	280	240	210	24-3	8-23	610	350
200	400	335	295	265	26-3	12-23	765	400
250	450	405	355	320	30-3	12-25	895	450
300	500	460	410	375	30-4	12-25	1145	500
350	550	520	470	435	34-4	16-25	1200	550
400	600	580	525	485	36-4	16-30	1400	600
450	650	640	585	545	40-4	20-30	1500	650
500	700	705	650	608	44-4	20-34	1630	700
600	800	840	770	718	48-5	20-41	1830	800
