簡介
X6132銑床系列是我公司自主研發製造的高品質臥式萬能升降台銑床。鑫達X6132銑床是一種強力金屬切削工具機，該工具機剛性強，進給變速範圍廣，能承受重負荷切屑。主軸錐孔可直接或通過附屬檔案安裝各種圓柱銑刀、圓片銑刀、成型銑刀、端面銑刀等刀具，適於加工各種零件的平面、斜面、溝槽、孔等。
X6132銑床主要結構

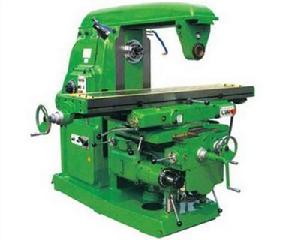

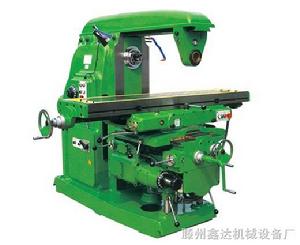

X6132銑床X6132型萬能銑床的外形結構，它主要由床身、主軸、刀桿、懸樑、工作檯、迴轉盤、橫溜板、升降台、底座等幾部分組成。在床身的前面有垂直導軌，升降台可沿著它上下移動。在升降台上面的水平導軌上，裝有可在平行主軸軸線方向移動（前後移動）的溜板。溜板上部有可轉動的迴轉盤，工作檯就在溜板上部迴轉盤上的導軌上作垂直於主軸軸線方向移動（左右移動）。工作檯上有T形槽用來固定工件。這樣，安裝在工作檯上的工件就 可以在三個坐標上的六個方向調整位置或進給。
銑床主軸帶動銑刀的旋轉運動是主運動；銑床工作檯的前後（橫向）、左右（縱向）和上下（垂直）6個方向的運動是進給運動；銑床其他的運動，如工作檯的旋轉運動、在各個方向的快速移動則屬於輔助運動。
技術參數
| 主軸孔錐度 | 7：24 ISO50 |
| 主軸中心線至床身垂直導軌的距離(mm) | 30-350 |
| 主軸中心線至懸樑的距離(mm) | 155 |
| 主軸孔徑(mm) | 29 |
| 工作檯最大迴轉角度 | ±45° |
| 主軸轉速範圍(rpm) | 30～1500 (18 級) |
| 工作檯面尺寸(mm) | 1325x320 |
| 工作檯行程 縱向/橫向/垂向(mm) | 700(680) 255(240) 320(300) |
| 工作檯進給範圍 縱向/橫向/垂向(mm/min) | 18級23.5-1180 23.5-1180 8-394 |
| 工作檯快速移動速度 縱向/橫向/垂向(mm/min) | 2300/2300/770 |
| 工作檯“T”型槽 槽數/寬度/間距(mm) | 3/18/70 |
| 主電動機功率(kw) | 7.5 |
| 進給電動機功率(kw) | 1.5 |
| 工具機外形尺寸（長x寬x高）(mm) | 2294×1770×1665 |
| 工具機淨重(Kg) | 3200/3300 |
操作規程
1、操作前要穿緊身防護服，袖口扣緊，上衣下擺不能敞開，嚴禁戴手套，不得在開動的工具機旁穿、脫換衣服，或圍布於身上，防止機器絞傷。必須戴好安全帽，辮子應放入帽內，不得穿裙子、拖鞋。戴好防護鏡：以防鐵屑飛濺傷眼，並在工具機周圍安裝擋板使之與操作區隔離。
2、工件裝夾前，應擬定裝夾方法。裝夾毛坯件時，台面要墊好，以免損傷工作檯。
3、工作檯移動時要檢查緊固螺絲應打開，工作檯不移動時緊固螺絲應緊上。
4、刀具裝卸時，應保持銑刀錐體部分和錐孔的清潔，並要裝夾牢固。高速切削時必須戴好防護鏡。工作檯不準堆放工具，零件等物，注意刀具和工件的距離，防止發生撞擊事故。
5、安裝銑刀前應檢查刀具是否對號、完好，銑刀儘可能靠近主軸安裝，裝好後要試車。安裝工件應牢固。
6、工作時應先用手進給，然後逐步自動走刀。運轉自動走刀時，拉開手輪，注意限位擋塊是否牢固，不準放到頭，不要走到兩極端而撞壞絲槓；使用快速行程時，要事先檢查是否會相撞等現象，以免碰壞機件、銑刀碎裂飛出傷人。經常檢查手搖把內的保險彈簧是否有效可靠。
7、切削時禁止用手摸刀刃和加工部位。測量和檢查工件必須停車進行，切削時不準調整工件。
8、主軸停止前，須先停止進刀。如若切削深度較大時，退刀應先停車，掛輪時須切斷電源，掛輪間隙要適當，掛輪架背母要緊固，以免造成脫落；加工毛坯時轉速不宜太快，要選好吃刀量和進給量。
9、發現工具機有故障，應立即停車檢查並報告建設與保障部派機修工修理。工作完畢應做好清理工作，並關閉電源。
