X6132

X6132

X6132,是結合國內外銑床之優點,自主研發的經濟型銑床,具有機構合理,操作簡單,節能高效,穩定性好等特點。X6132萬能升降台銑床是結合國內外銑床之優點,自主研發的經濟型銑床,具有機構合理,操作簡單,節能高效,穩定性好等特點。

簡介

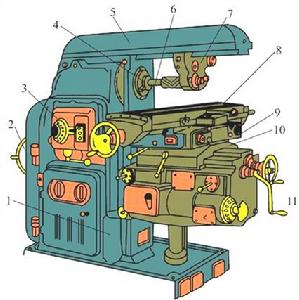

X6132型臥式萬能升降台銑床X6132型臥式萬能升降台銑床

X6132萬能升降台銑床是結合國內外銑床之優點,自主研發的經濟型銑床,具有機構合理,操作簡單,節能高效,穩定性好等特點。

1-床身底座 2-主傳動電動機 3-主軸變速機構 4-主軸 5-橫樑

6-刀桿 7-吊架 8-縱向工作檯 9-轉台 10-橫向工作檯 11-升降台

組成及作用

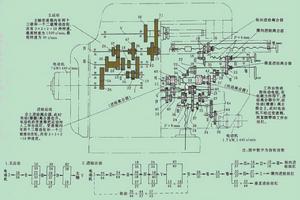

臥式X6132的萬能升降台銑床的傳動系統圖臥式X6132的萬能升降台銑床的傳動系統圖
(1)床身

:床身支承並連線各部件,頂面水平導軌支承橫樑,前側導軌供升降台移動之用。床身內裝有主軸和主運動變速系統及潤滑系統。

(2)橫樑:

它可在床身頂部導軌前後移動,吊架安裝其上,用來支承銑刀桿。

(3)主軸:

主軸是空心的,前端有錐孔,用以安裝銑刀桿和刀具。

(4)工作檯:

工作檯上有T形槽,可直接安裝工件,也可安裝附屬檔案或夾具。它可沿轉台的導軌作縱向移動和進給。

(5)轉台:

轉台位於工作檯和橫溜板之間,下面用螺釘與橫溜板相連,鬆開螺釘可使轉台帶動工作檯在水平面內迴轉一定角度(左右最大可轉過45°)。

(6)縱向工作檯:

縱向工作檯由縱向絲槓帶動在轉台的導軌上作縱向移動,以帶動檯面上的工件作縱向進給。檯面上的T形槽用以安裝夾具或工件。

(7)橫向工作檯:

橫向工作檯位於升降台上面的水平導軌上,可帶動縱向工作檯一起作橫向進給。

(8)升降台:

升降台可沿床身導軌作垂直移動,調整工作檯至銑刀的距離。

這種銑床可將橫樑移至床身後面,在主軸端部裝上立銑頭,能進行立銑加工。
