WH-2006S灰密測試儀是武漢華億通電氣有限公司根據我國電網防污閃工作的需要，配合電網污穢等級劃分的新標準而研發的“灰密”成套測量裝置。該裝置符合GB/T16434—2004《污穢條件下高壓絕緣子的選擇和尺寸確定第1部分：定義、信息和一般原則》（代替GB/T16434-1996、GB/T5582-1993、JB/T5895-1991）電話：（零二七）八七五三八三二九；手機：一三零七一二八五八八二，和國家電網公司Q/GDW152—2006《高壓架空線路和變電站環境污區分級及外絕緣選擇標準》規定的要求。

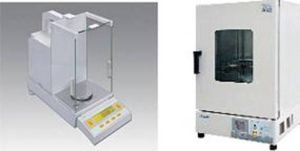

灰密測試儀
天平精度0.1mg
最大稱量0--200g
控溫範圍+5℃～250℃
溫度解析度1℃
溫度波動度±1℃
目錄
1灰密測試儀介紹
2灰密測試儀功能特點
3灰密測試儀技術指標
4使用說明
▪第一步：溶解
▪第二步：過濾
▪第三步：乾燥
▪第四步：稱重
▪第五步：計算
5產品別名：
6保養維護
▪1快速過濾裝置
▪2精密電子天平
▪3恆溫乾燥箱
使用說明
第一步：溶解
1、選取絕緣子
帶電絕緣子串應取上數第二片、中間一片、下數第二片三片絕緣子；非帶電絕緣子串應取任意位置的三片絕緣子。提示：每次只測量一片絕緣子，最後用三片的測量結果計算平均值。
2、配置溶劑
建議選用去離子水，或蒸餾水。
取水量過少時，會造成污穢中的可溶物未能全部溶解。建議取水量參照下面兩種方法之一。
方法一：對單片普通型懸式絕緣子，建議用水量按300ml取。當被測絕緣子（包括懸式絕緣子及支柱絕緣子的單元裙段）的表面積與普通型懸式絕緣子不同時，可根據面積大小按比例適當增減用水量，具體用水量如下表：
表1絕緣子表面積與鹽密測量用水量的關係
面積(cm2)
≤1500
>1500～2000
>2000～2500
>2500～3000
用水量(ml)
300
400
500
600
方法二：按每平方厘米表面積用水0.2ml計算總用水量。
將上述溶劑平均裝入三個潔淨的燒杯。以300ml為例，取A、B、C三個燒杯各裝入100ml溶劑。
3、擦拭表面污穢和溶解
建議使用潔淨濾紙、棉球或紗布等對絕緣子表面進行擦拭。擦拭之前需要稱其重量，並使用配套軟體記錄結果，或者用筆記錄結果。
以紗布和蒸餾水為例，擦拭步驟如下：
a)稱量乾紗布的重量，並記錄結果。
b)將紗布浸入A燒杯中，再用潔淨鑷子把水擠乾後取出。
c)使用濕紗布擦拭絕緣子，直至絕緣子表面基本潔淨。
d)將擦拭後的濕紗布在A燒杯中洗滌，再用鑷子把水擠乾後取出。
e)將取出的濕紗布在B燒杯中洗滌，再用鑷子把水擠乾後取出。
f)再次使用濕紗布擦拭絕緣子，直至絕緣子表面完全潔淨。
g)將擦拭後的濕紗布放入A燒杯中，將B燒杯的溶液倒入A燒杯，使用C燒杯的溶劑沖洗B燒杯和鑷子，並將沖洗液一併倒入A燒杯中。
h)擦拭和溶解步驟完畢，準備將A燒杯中的溶液過濾。
注意：
1、使用鑷子把濕紗巾的水擠乾時，以濕紗巾取出時不滴水為宜，保證在擦拭時溶液不流失，否則測試結果會有偏差。
2、只使用一片紗布，因為使用多片紗布會引起測量誤差增大，而且在最後稱重時可能超過天平量程。
第二步：過濾
過濾方式有兩種，一種為常規過濾，另一種使用真空抽濾機過濾。
a)常規過濾
（I）準備器材：實驗架、漏斗、燒杯、玻璃棒、濾紙。
（II）過濾步驟和注意事項參照化學實驗教材。
此種過濾方式的優點：器材易得、操作簡便。缺點：過濾時間長；濾紙和灰中會殘留一定量的可溶物，將使結果偏大。
b)真空抽濾機過濾
（I）準備器材：真空抽濾機、漏斗、導管、抽濾瓶。
（II）過濾步驟參照真空抽濾機使用說明書。
此種過濾方式的優點：過濾時間短，可溶物殘留微小，也縮短了乾燥時間。缺點：器材成本高。
第三步：乾燥
將過濾後的濾紙順原先方向對摺疊成90度後平放在乾燥箱的擱板上，關好箱門。打開電源開關，儀器開始加熱工作，溫控儀表開始顯示工作室的溫度。乾燥箱出廠時設定的溫度為90攝氏度，乾燥時長為30分鐘。可以根據實際情況重新設定溫度和時長，建議溫度不要超過150攝氏度，否則可能引起濾紙燃燒。工作完畢後，關閉電源開關即可。
第四步：稱重
將乾燥後的濾紙帶灰一同稱重。
a)調水平：天平開機前，應觀察天平後部水平儀內的水泡是否位於圓環的中央，否則通過天平的地腳螺栓調節，左旋升高，右旋下降。公司電話：（零二七）八七五三八三二九；手機：一三零七一二八五八八二
b)打開電源，按〔ON/OFF〕鍵，開啟天平，預熱30分鐘。
c)天平校準，詳見天平說明書。
f)置入濾紙，待g出現後，即是濾紙的重量。
g)稱量完畢，按〔ON/OFF〕鍵關機。
第五步：計算
使用以下公式計算。
絕緣子表面附灰密度NSDD=1000（Ms-Mf）/S。
NSDD的單位為mg/cm2，毫克每平方厘米。
Ms表示濾紙和灰一起稱重的質量，單位為g。
Mf表示過濾前濾紙質量，單位為g。
S表示絕緣子的表面積，單位為cm2。
