一、灰密測試儀介紹

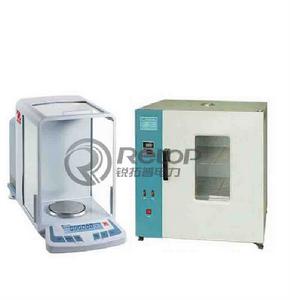

RTHM-3灰密測試儀包含：精密電子天平、鼓風乾燥箱、真空抽濾器及測量附屬檔案等幾部分組成。整套裝置操作簡單，測量精確。在正常使用和維護時易於搬動，電源容量小，無需專用電源供電。
二． 灰密測試儀功能特點
1、真空抽濾裝置技術成熟，使用方面、效率高。含有多個抽頭，可一次實現多個過濾過程。使用水循環裝置代替油循環泵，使用更為方面，故障率低。
2、鼓風乾燥採用德國技術，風道先進；風機噪聲小，性能穩定。
3、微電腦智慧型控制，設定溫度後，儀表自行判斷加熱所需功率，並顯示加熱狀態，控溫精確穩定。
4、可調式新風進風口，控制箱內溫度和氣體的排放。
5、灰稱重分析部分配有的高精度稱重分析天平，它具有數位化多點線性修正；具有數位化多點漂移修正；具有開機自檢功能；測量可以選擇多種模式；具有“去皮”功能。
三． 灰密測試儀技術指標
1、天平精度：0.1mg
2、最大稱量：200g
3、控溫範圍：+5℃～250℃
4、溫度解析度：1℃
5、溫度波動度：±1℃
6、溫度均勻度：±1℃
7、抽濾流量L/Min：80
8、抽濾最大真空度Mpa：0.098
9、抽濾單頭抽氣量L/min：10
10、抽濾抽氣頭個數：2
11、電源電壓：220±10%
12、環境溫度：5—40℃
13、相對濕度：85%
四． 使用說明
第一步：溶解1、選取絕緣子
帶電絕緣子串應取上數第二片、中間一片、下數第二片三片絕緣子；非帶電絕緣子串應取任意位置的三片絕緣子。提示：每次只測量一片絕緣子，最後用三片的測量結果計算平均值。
2、配置溶劑
建議選用去離子水，或蒸餾水。
取水量過少時，會造成污穢中的可溶物未能全部溶解。建議取水量參照下面兩種方法之一。
方法一：對單片普通型懸式絕緣子，建議用水量按300ml取。當被測絕緣子（包括懸式絕緣子及支柱絕緣子的單元裙段）的表面積與普通型懸式絕緣子不同時，可根據面積大小按比例適當增減用水量，具體用水量如下表：
表1 絕緣子表面積與鹽密測量用水量的關係
| 面積(cm2) | ≤1500 | >1500～2000 | >2000～2500 | >2500～3000 |
| 用水量(ml) | 300 | 400 | 500 | 600 |
將上述溶劑平均裝入三個潔淨的燒杯。以300ml為例，取A、B、C三個燒杯各裝入100ml溶劑。
3、擦拭表面污穢和溶解
建議使用潔淨濾紙、棉球或紗布等對絕緣子表面進行擦拭。擦拭之前需要稱其重量，並使用配套軟體記錄結果，或者用筆記錄結果。
以紗布和蒸餾水為例，擦拭步驟如下：
a) 稱量乾紗布的重量，並記錄結果。
b) 將紗布浸入A燒杯中，再用潔淨鑷子把水擠乾後取出。
c) 使用濕紗布擦拭絕緣子，直至絕緣子表面基本潔淨。
d) 將擦拭後的濕紗布在A燒杯中洗滌，再用鑷子把水擠乾後取出。
e) 將取出的濕紗布在B燒杯中洗滌，再用鑷子把水擠乾後取出。
f) 再次使用濕紗布擦拭絕緣子，直至絕緣子表面完全潔淨。
g) 將擦拭後的濕紗布放入A燒杯中，將B燒杯的溶液倒入A燒杯，使用C燒杯的溶劑沖洗B燒杯和鑷子，並將沖洗液一併倒入A燒杯中。
h) 擦拭和溶解步驟完畢，準備將A燒杯中的溶液過濾。
注意：
1、使用鑷子把濕紗巾的水擠乾時，以濕紗巾取出時不滴水為宜，保證在擦拭時溶液不流失，否則測試結果會有偏差。
2、只使用一片紗布，因為使用多片紗布會引起測量誤差增大，而且在最後稱重時可能超過天平量程。第二步：過濾
過濾方式有兩種，一種為常規過濾，另一種使用真空抽濾機過濾。
a) 常規過濾
（I）準備器材：實驗架、漏斗、燒杯、玻璃棒、濾紙。
（II）過濾步驟和注意事項參照化學實驗教材。
此種過濾方式的優點：器材易得、操作簡便。缺點：過濾時間長；濾紙和灰中會殘留一定量的可溶物，將使結果偏大。
b) 真空抽濾機過濾
（I）準備器材：真空抽濾機、漏斗、導管、抽濾瓶。
（II）過濾步驟參照真空抽濾機使用說明書。
此種過濾方式的優點：過濾時間短，可溶物殘留微小，也縮短了乾燥時間。缺點：器材成本高。
將過濾後的濾紙順原先方向對摺疊成90度後平放在乾燥箱的擱板上，關好箱門。打開電源開關，儀器開始加熱工作，溫控儀表開始顯示工作室的溫度。乾燥箱出廠時設定的溫度為90攝氏度，乾燥時長為30分鐘。可以根據實際情況重新設定溫度和時長，建議溫度不要超過150攝氏度，否則可能引起濾紙燃燒。工作完畢後，關閉電源開關即可。
第四步：稱重將乾燥後的濾紙帶灰一同稱重。
a)調水平：天平開機前，應觀察天平後部水平儀內的水泡是否位於圓環的中央，否則通過天平的地腳螺栓調節，左旋升高，右旋下降。
b) 打開電源，按〔ON/OFF〕鍵，開啟天平，預熱30分鐘。
c) 天平校準，詳見天平說明書。
f) 置入濾紙，待g出現後，即是濾紙的重量。
g) 稱量完畢，按〔ON/OFF〕鍵關機。
使用以下公式計算。
絕緣子表面附灰密度NSDD=1000（Ms-Mf）/S。
NSDD的單位為mg/ cm2 ，毫克每平方厘米。
Ms表示濾紙和灰一起稱重的質量，單位為g。
Mf表示過濾前濾紙質量，單位為g。
S表示絕緣子的表面積，單位為cm2。
